SI7415DN-T1-GE3

产品概述：SI7415DN-T1-GE3 P沟道 MOSFET

产品简介

SI7415DN-T1-GE3是一款由Vishay（威世）公司生产的高性能P沟道金属氧化物半导体场效应管（MOSFET）。该器件主要设计用于中等功率应用，具有优异的电气特性，适合于高效能的开关转换、电源管理及驱动电路。

基本参数

SI7415DN-T1-GE3的主要电气特性包括：

• 漏源电压 (Vdss): 60V
• 连续漏极电流 (Id): 3.6A（在25°C环境条件下）
• 栅源极阈值电压 (Vgs(th)): 3V @ 250µA
• 漏源导通电阻 (Rds(On)): 65mΩ @ 5.7A, 10V
• 最大功率耗散 (Pd): 1.5W（在25°C下）
• 工作温度范围: -55°C ~ 150°C

电气特性详解

1. 漏源电压 (Vdss): 该MOSFET能够承受的最高漏源电压达到60V，这使其能够在多种中等电压应用环境中得以运作。

2. 连续漏极电流 (Id): 在25°C的环境温度下，器件可承受3.6A的连续漏极电流，使其能够支持比较高的负载需求。

3. 导通电阻 (Rds(On)): 在5.7A和10V条件下，导通电阻仅为65mΩ，这有利于减少功率损耗，提高转换效率。较低的导通电阻也意味着在高负载条件下有较低的热负荷，有助于电路的可靠性。

4. 栅源极阈值电压 (Vgs(th)): 栅阈值电压的特征使得其能够以3V的输入电压进行开启，非常适合于低电压驱动应用。

5. 电源驱动电压: SI7415DN-T1-GE3在最大及最小导通电阻的条件下，可以接受的驱动电压为4.5V至10V，这为设计师提供了更大的灵活性。

6. 栅极电荷 (Qg): 该器件在10V时的栅极电荷为25nC，这在高频率开关应用中是一个重要的指标，较小的电荷有助于实现更快的开关速度。

封装与安装

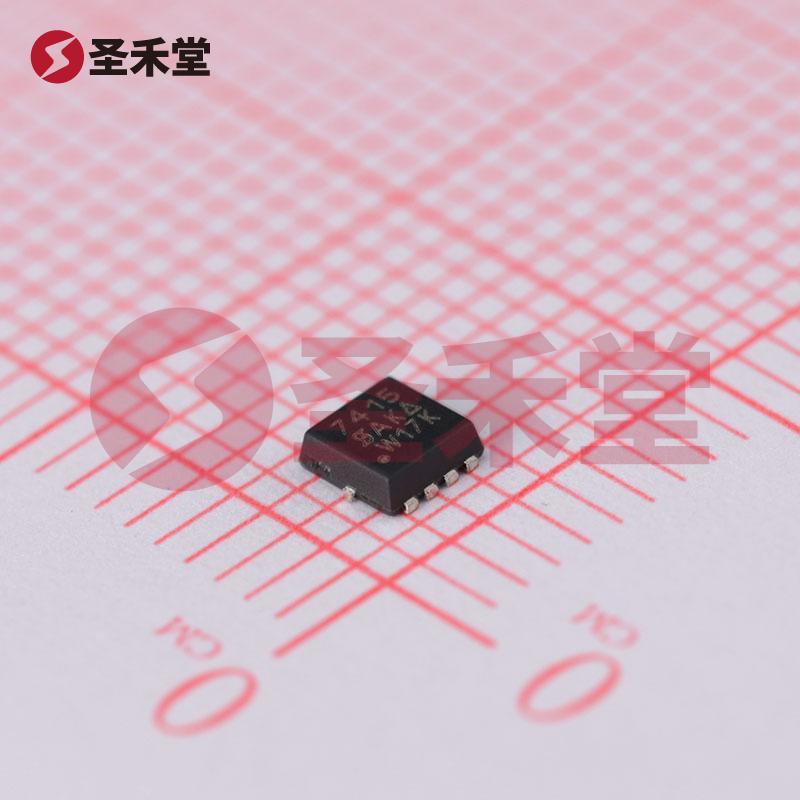

SI7415DN-T1-GE3采用PowerPAK® 1212-8封装，适合表面贴装（SMD）技术。该封装不仅有助于减小PCB面积，还能提高散热性能，适用于对空间及热管理有严格要求的应用。

应用领域

SI7415DN-T1-GE3主要适用于以下应用领域：

1. 电源管理: 在DC-DC转换器中，作为开关元件使用，有助于提高转换效率。
2. 马达驱动: 在电动机控制电路中，能够有效驱动直流电机，提高其效率和性能。
3. 负载开关: 适用于需要开关控制的低压负载，如LED驱动、电池管理和自动化设备。
4. 电池保护: 在电池管理系统中，作为保护开关元件，防止过流和过压的状况发生。

总结

SI7415DN-T1-GE3 P沟道MOSFET凭借其高效能的电气特性，适应广泛的应用需求，是设计师在开发电源管理、负载控制等系统时的理想选择。它的相对小巧封装与优异的热性能，进一步增加了其市场竞争力。无论是在工业应用还是消费电子产品中，SI7415DN-T1-GE3都是一款值得信赖的器件。
