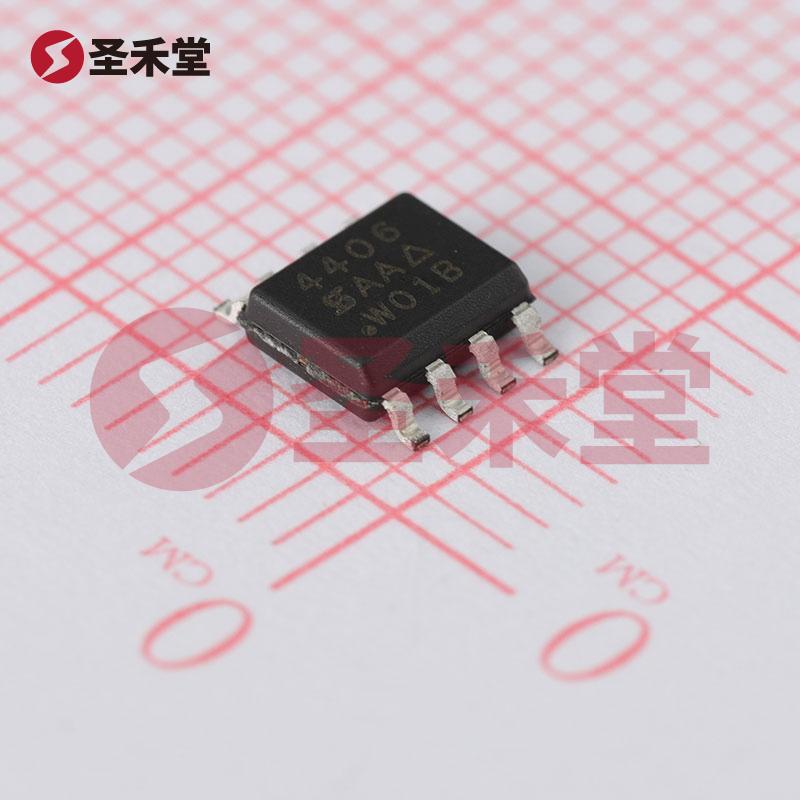

SI4406DY-T1-E3 是一款高性能的 N 沟道 MOSFET,由威世(VISHAY)制造,特别设计用于广泛的电源管理和开关应用。这款 MOSFET 的封装形式为 8-SOIC(0.154" 或 3.90mm 宽),使其适合于表面贴装(SMT)技术。凭借其高效的电流处理能力、低导通电阻以及宽广的工作温度范围,SI4406DY-T1-E3 能够满足现代电子设备对功率效率和可靠性的要求。
高漏源极电压:SI4406DY-T1-E3 的漏源极电压 (Vds) 最大为 30V,适用于大多数低压和中压应用,提供了充足的电压余量,以确保安全和可靠的操作。
高电流处理能力:在 25°C 环境温度下,该器件能够提供高达 13A 的连续漏极电流 (Id),有效支持高载荷的工作场景。从而使其在电源转换、电机驱动等应用中表现出色。
优越的导通电阻:根据不同的 Id 和 Vgs 条件,该 MOSFET 的导通电阻 (Rds(on)) 最低可达 4.5 毫欧,在 10V 的栅极驱动下表现尤为卓越。较低的导通电阻能够显著降低功率损耗,提高能效。
灵活的驱动电压:该器件支持多种栅极驱动电压,最大 Rds(on) 和最小 Rds(on) 的驱动电压分别为 4.5V 和 10V,使设计人员可以灵活选择适合其系统需求的驱动条件。
阈值电压:不同 Id 条件下,Vgs(th) 的最大值为 3V @ 250µA,确保迅速开启和关断,提升开关速度,降低开关损耗。
栅极电荷特性:在 4.5V 的栅极驱动电压下,这款 MOSFET 的栅极电荷 (Qg) 最大为 50nC,这一特性确保了在高频开关应用中,能够实现快速稳定的开关操作。
温度范围与功率耗散:该器件的工作温度范围为 -55°C 到 150°C,能够适应严酷的工作环境。最大功率耗散为 1.6W,这为设计热管理提供了灵活性。
由于其出色的电气特性和广泛的工作条件,SI4406DY-T1-E3 适合应用于:
SI4406DY-T1-E3 是一种高效能的 N 型 MOSFET,凭借其卓越的电气特性、广泛的适用性以及可信赖的性能,成为现代电源管理和开关电路设计中不可或缺的组成部分。其多种驱动电压选项、低导通电阻及宽广的工作温度范围,使其能够满足高效能与多样化应用需求,是设计师和工程师在进行电路设计时的理想选择。威世(VISHAY)作为领先的半导体制造商,保证了该产品的高质量与可靠性,为众多应用提供了强有力的支持。
