SBR20A100CT

SBR20A100CT 产品概述

1. 引言

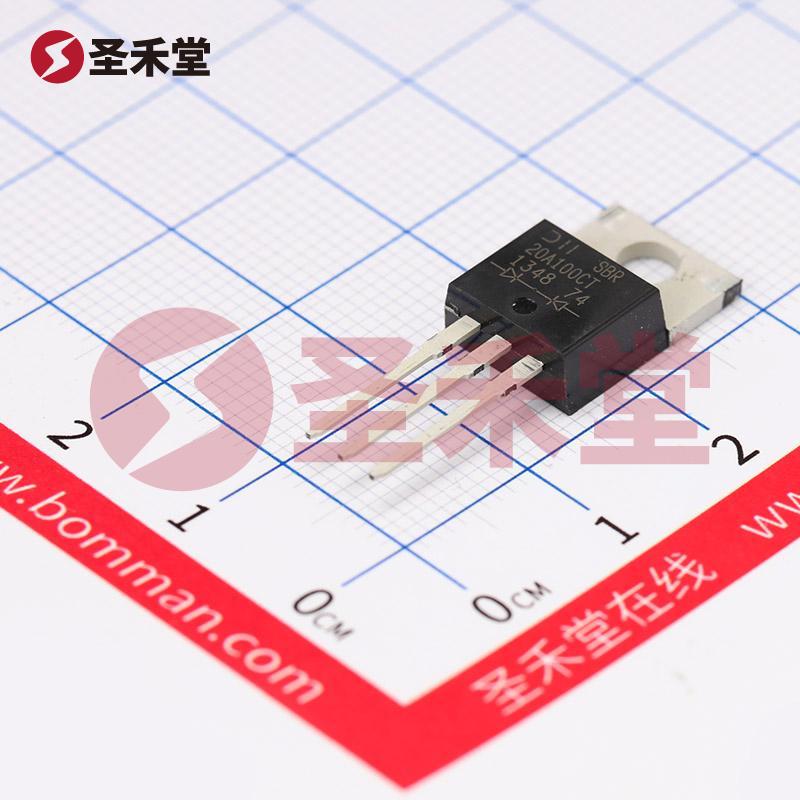

SBR20A100CT是一款高性能超级势垒整流器，专为各种高电流和高频应用而设计。它采用TO-220AB封装，具有出色的热性能和电气特性，使其非常适合于电源管理、直流电机驱动以及逆变器等领域。本文将详细介绍其主要参数、特性、应用场景以及优点，以帮助用户更好地理解和应用SBR20A100CT。

2. 基本参数

• 二极管配置: SBR20A100CT由一对共阴极的二极管组成，便于在电路中进行整流。
• 安装类型: 通孔安装类型，适合各种PCB板的设计需求。
• 电流 - 平均整流 (Io): 每个二极管的平均整流电流为10A，这使其能够支持较高的负载要求。
• 二极管类型: 超级势垒（SBR），提供更低的正向压降和更高的速度。
• 速度: 快速恢复特性，恢复时间小于500ns，适用于高频应用。
• 电压 - DC 反向 (Vr): 最大反向电压可达100V，适合多种电源电压要求。
• 正向电压 (Vf): 在10A电流下，正向压降为750mV，降低了能耗，提高了系统的能效。
• 工作温度范围: 温度范围为-65°C至175°C，适应严苛环境，满足不同用途的需求。
• 反向泄漏电流: 在100V时，反向泄漏电流仅为100µA，确保了高效的整流效果。

3. 特性

SBR20A100CT的设计采用了最新的工艺技术，使其具备以下特性：

• 低正向压降：最低的正向压降不仅减少了功率损耗，而且提高了整流器的效率。
• 快速恢复特性：能够快速响应电流变化，适用于高频开关电源和大功率应用。
• 高耐压能力：具备100V的反向耐压能力，确保在各种电力要求下的安全性和稳定性。
• 宽温适应性：其宽广的工作温度范围使其能够在极端环境下保持可靠运行。

4. 应用场景

SBR20A100CT广泛应用于多种电子设备和系统中，包括但不限于：

• 开关电源：在高频开关电源设计中，SBR20A100CT能有效降低能量损耗，提高整体效率。
• 电动机驱动：在直流电机驱动应用中，能够稳定地处理高峰值电流，提供可靠的电源。
• 逆变器：在逆变器设计中，能够高效地将直流电转换为交流电，提升系统的整体性能。
• 电池充电器：适合用于电池管理和充电控制电路，保证安全稳定的电流导通。

5. 优势总结

与传统整流器相比，SBR20A100CT的超级势垒设计使其具备了更低的正向压降和快速响应的能力，在高电流和高频应用中表现优异。其低反向泄漏电流确保了高效率的整流过程，而广泛的工作温度范围和稳健的电气特性则为各种应用提供了可靠保障。

6. 结论

综合来看，SBR20A100CT是一款优秀的超级势垒整流器，对于寻求高效、可靠整流解决方案的设计工程师而言，其无疑是一个理想的选择。无论是用于消费电子、工业设备还是电力管理系统，SBR20A100CT的出现将加速电子产品的性能提升和能效优化。
