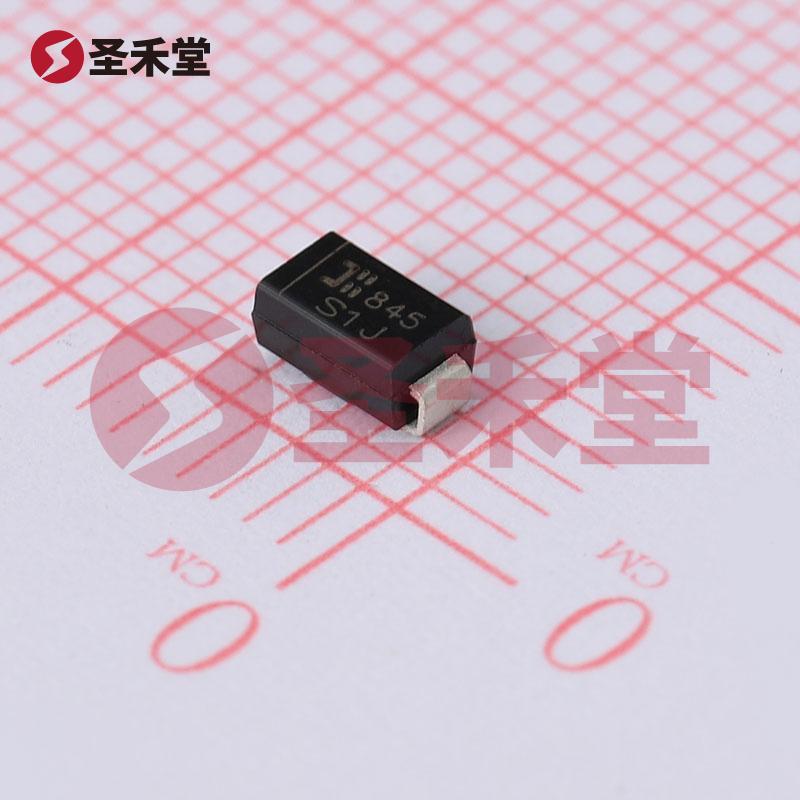

S1J-13-F 产品概述
产品名称与品牌
S1J-13-F 是由知名半导体制造商 DIODES（美台）推出的一款通用标准二极管，具有出色的电气性能和广泛的应用灵活性。该产品采用 SMA 封装（DO-214AC），适用于表面贴装型（SMD）电路设计，便于工业和消费电子产品的集成。
关键参数
- 直流反向耐压 (Vr): 600V
- 平均整流电流 (Io): 1A
- 正向压降 (Vf): 1.1V @ 1A
- 反向恢复时间 (trr): 3µs
- 反向泄漏电流: 5µA @ 600V
S1J-13-F 的额定直流反向耐压为 600V，可在高电压环境下稳定工作。其平均整流电流为 1A，使其能够高效转换和整流电流，而 1.1V 的正向压降在此电流下，表明其在工作时的能耗相对较低。
在反向恢复特性的表现上，S1J-13-F 的反向恢复时间为 3µs，对于绝大多数应用来说，能够提供足够的快速响应，确保在电源切换或电流通断时的稳定性。此外，只有 5µA 的反向泄漏电流说明该二极管在高压下仍能保持较低的漏电流，有助于提升电路的整体效率和可靠性。
工作温度范围
该产品的工作结温范围为 -65°C 至 150°C，使其在极端环境条件下也能正常工作，适合于汽车、工业控制、家电及其他需要耐高温和低温特性的应用场景。
应用领域
S1J-13-F 二极管广泛应用于：
- 电源整流: 适合在开关电源、交流-直流变换器等应用中作为桥式整流器的一部分，提升电力转化的效率。
- 反向电压保护: 可用于保护敏感电子设备免受反向电压损害，确保电子电路的安全性。
- 续流二极管: 在电感负载的应用（如变频器、马达驱动等）中，S1J-13-F 可以用作续流二极管，以避免能量的误动作引起的电流反向流动。
- 整流器电路: 作为二极管整流器，适用于各种电源供应电路，提升整流效率并减少能耗。
整体优势
S1J-13-F 的优越性能使其成为现代电子产品中不可或缺的组件之一。其标准恢复特性和适中的正向压降，确保在动态负载变化或高频切换应用中依然能有效维护电压和电流的稳定。同时，优越的反向耐压和低反向泄漏，意味着在高电压应用中，S1J-13-F 可以提供更加可靠的操作。
该二极管的 SMA 封装形式让其在尺寸上相对紧凑，适合现代紧凑型电子设备和电路设计，特别是在高密度 PCB 设计中。此外，高温工作范围使其适应各种严苛的工作环境，满足不同领域的使用需求。
结论
综上所述，S1J-13-F 是一款性能优越、应用广泛的标准二极管，凭借其优秀的电气性质、合理的封装尺寸及广泛的操作温度范围，适合各类现代电子设计，能够为开发人员和工程师提供可靠的电路解决方案，成为市场上值得信赖的二极管选择。
