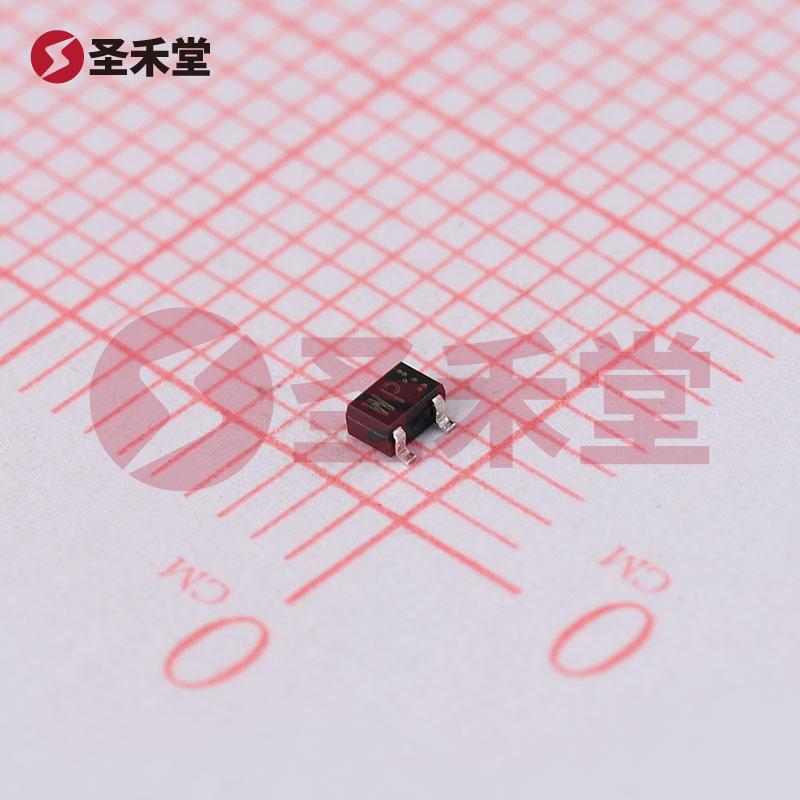

RSU002P03T106

RSU002P03T106 产品概述

概述

RSU002P03T106是一款由知名电子元器件制造商ROHM（罗姆公司）生产的P沟道场效应管（MOSFET），采用SOT-323-3封装，适合于表面贴装应用。该器件的设计目标是满足高效能的开关控制需求，尤其适合于电源管理、负载开关和信号调节等领域。其关键的电气性能确保在多种工作环境下的稳定性和可靠性，使其成为广大电子设计师的重要选择。

主要特性

1. 安装类型及封装： RSU002P03T106为表面贴装型元器件，采用UMT3封装形式。SOT-323-3封装不仅具有良好的空间效率，还能在较小的电路板占地面积上实现高效能。

2. 电气参数：

   • 导通电阻（Rds(on)）：在Vgs=10V，Id=250mA时，最大导通电阻为1.4欧姆。这一数值反映器件在开启状态下的电能损耗较低，有助于提高电路的能效。
   • 驱动电压：为实现最大Rds(on)性能，Vgs最小值为4V，最大值则可达到±20V，意味着该器件能够在较宽的控制电压范围内稳定工作。
   • 漏极电流（Id）：在25°C环境温度下，RSU002P03T106连续漏极电流最大为250mA，此特性使其适合用于中等负载的开关应用。

3. 电容特性： 在不同Vds下，该器件的输入电容（Ciss）最大为30pF @ 10V。这一特性使其在高频工作条件下具备良好的响应能力，对于信号处理和高频开关应用尤为重要。

4. 温度与功率参数：

   • 工作温度：该器件的最大工作温度可达150°C（TJ），使其适合用于高温或严苛环境应用。
   • 功率耗散：其最大功率耗散可达200mW（Ta），确保在高负载条件下器件不会过热，从而保持更长的使用寿命和稳定性。

5. 阈值电压（Vgs(th)）：在Id为1mA情况下，Vgs(th)的最大值为2.5V，能够帮助设计师确定适当的驱动电压，以确保器件的快速启停，减少开关延迟。

应用领域

RSU002P03T106的设计使其在多个电子应用中具有广阔的用途，其中包括：

• 开关电源：在电源管理系统中充当开关元件，有助于实现高效的电能传输。
• 负载控制：用于控制电动机、LED照明及其他负载的开启与关闭，提升能效，减少浪费。
• 信号调节：在各种信号处理应用中作为开关控制元件，确保信号的完整性与稳定性。
• 消费电子：尤其在智能设备、便携式电子产品中，RSU002P03T106能有效减少空间和功耗，提高整体产品性能。

总结

RSU002P03T106 P沟道MOSFET以其优异的电气性能、适应广泛的工作范围以及可靠的热管理特性，成为现代电子设计中重要的元器件之一，其广泛的应用潜力进一步证明了其在电子行业中的价值。随着科技的不断进步，RSU002P03T106将能够服务于更多先进应用，助力创新产品的开发与推动电子技术的发展。
