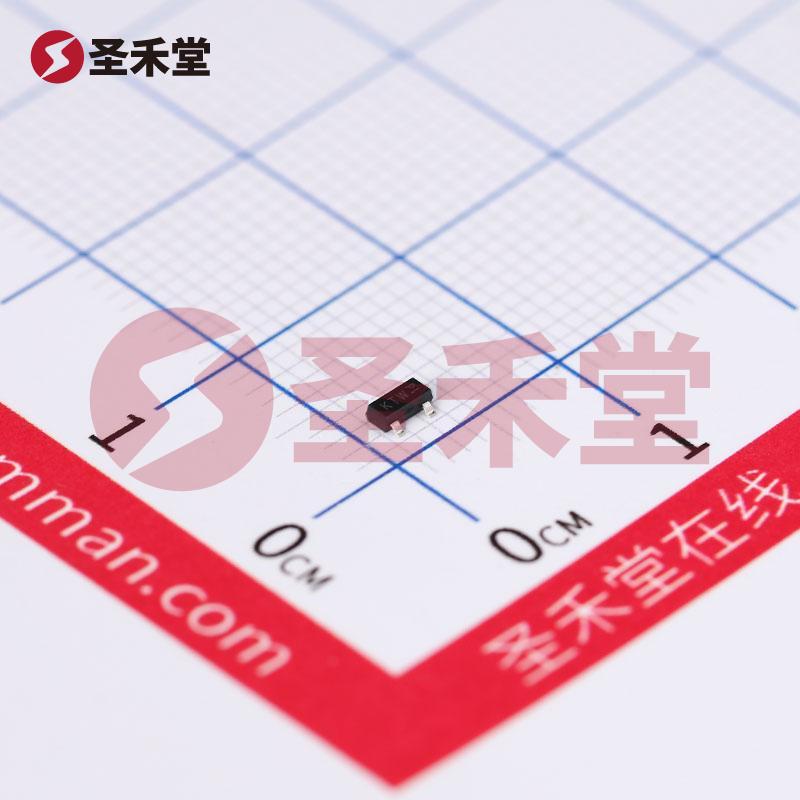

NX3008PBK,215

产品概述：NX3008PBK,215 MOSFET

1. 产品背景和定义

NX3008PBK,215 是一种高性能的 P 沟道金属氧化物半导体场效应管（MOSFET），由著名的半导体制造商 Nexperia（安世）生产。此器件专为低功耗应用设计，适合使用在各种电子电路中，包括开关电源、负载驱动和信号调节等场合。

2. 主要技术参数

• 漏源电压（Vdss）：30V
• 持续漏极电流（Id @ 25°C）：230mA
• 栅源极阈值电压（Vgs(th)）：1.1V @ 250µA
• 漏源导通电阻（Rds(on)）：4.1Ω @ 200mA, 4.5V
• 最大功率耗散（Ta=25°C）：350mW，最大 Tc：1.14W
• 工作温度范围：-55°C ~ 150°C
• 安装类型：表面贴装型
• 封装类型：TO-236AB/SOT-23-3

3. 应用领域

NX3008PBK,215 适用于多种应用场景，包括但不限于：

• 便携式设备：由于其低功耗特性，非常适合电池供电的便携式设备，帮助延长电池使用寿命。
• 开关电源：可以在开关电源中用作切换元件，提升电源效率。
• 负载驱动：可以用于驱动小功率负载，如LED灯、传感器和小型马达。
• 信号调节：在模拟和数字电路中，NX3008PBK,215 可用于信号开关和调节。

4. 性能优势

1. 低导通电阻：4.1Ω 的导通电阻为用户提供了较低的电能损耗，促进了高效能的能源转换。
2. 高耐压能力：准备工作时漏源电压可达到 30V，为电路提供了一定的安全余量，适应更多复杂电路设计需求。
3. 宽工作温度范围：-55°C 至 150°C 的工作温度使该器件适合在严苛的环境下运行。
4. 小型封装：TO-236AB 封装使其在空间有限的应用环境中易于集成，特别是在小型电子产品中。

5. 设计考虑

在实际设计过程中，工程师在使用 NX3008PBK,215 时需要注意以下几点：

• 电源和负载要求：必须确保工作的电流和电压在器件的额定范围内，以防止损坏。
• 散热设计：由于最大功率耗散为350mW，适当的散热设计对于提高器件的可靠性至关重要，尤其是在高负载情况下。
• 驱动电压的选择：根据应用需求选择合适的驱动电压，以优化开关速度和功率损耗。

6. 总结

NX3008PBK,215 是一种多功能的 P 沟道 MOSFET，凭借其优异的电气性能和适应性，能够满足现代电子设备日益提高的性能要求。无论是在消费电子、工业控制还是电源管理系统中，NX3008PBK,215 都是一个极具吸引力的选择，为工程师提供了灵活的设计方案和可靠性。因此，选择 NX3008PBK,215 将为产品的性能和效率提供有力支持。
