IRFH5020TRPBF 产品概述
产品类型与应用
IRFH5020TRPBF 是一款高性能的 N 通道 MOSFET（场效应晶体管），主要应用于电源管理、DC-DC 转换器、马达驱动及开关电源等领域。这款设备能够在高频、高效率的应用环境中提供优异的电流控制性能。得益于其MOSFET技术，IRFH5020TRPBF 可以用于各种需要高功率处理和电压控制的电子设计项目。
基础参数
- FET 类型: N 通道
- 技术: MOSFET（金属氧化物半导体场效应管）
- 漏源电压 (Vdss): 200V
- 连续漏极电流 (Id): 5.1A（在 25°C 环境温度下）
这些参数表明 IRFH5020TRPBF 能在高达200V的电压下稳定工作，并在25°C时持续承载5.1A的电流，这使其能够适应多种电路设计的需求。
性能指标
IRFH5020TRPBF 的重要性能指标包括：
- 导通电阻 (Rds On): 最大值为55mΩ@7.5A, 10V。极低的导通电阻使得这款MOSFET在高电流条件下能够减少功耗，提高效率。
- 栅极阈值电压 (Vgs(th)): 最大值为5V@150µA，适合多种控制电路的设计。
- 栅极电荷 (Qg): 最大值为54nC@10V。较低的栅极电荷意味着它能够快速响应控制信号，适合高频应用。
- 输入电容 (Ciss): 最大值为2290pF@100V。较大的输入电容对于一定的开关频率提供了良好的匹配。
工作环境
IRFH5020TRPBF 适应的工作温度范围为-55°C 到 150°C（TJ），使其能够在严酷的环境条件下稳定工作。对于不同的热管理需求，这款器件在塔温 (Ta) 下的最大功率耗散为3.6W，而在结温 (Tc) 下可达到8.3W，这确保了在高负载条件下的可靠性。
封装与安装

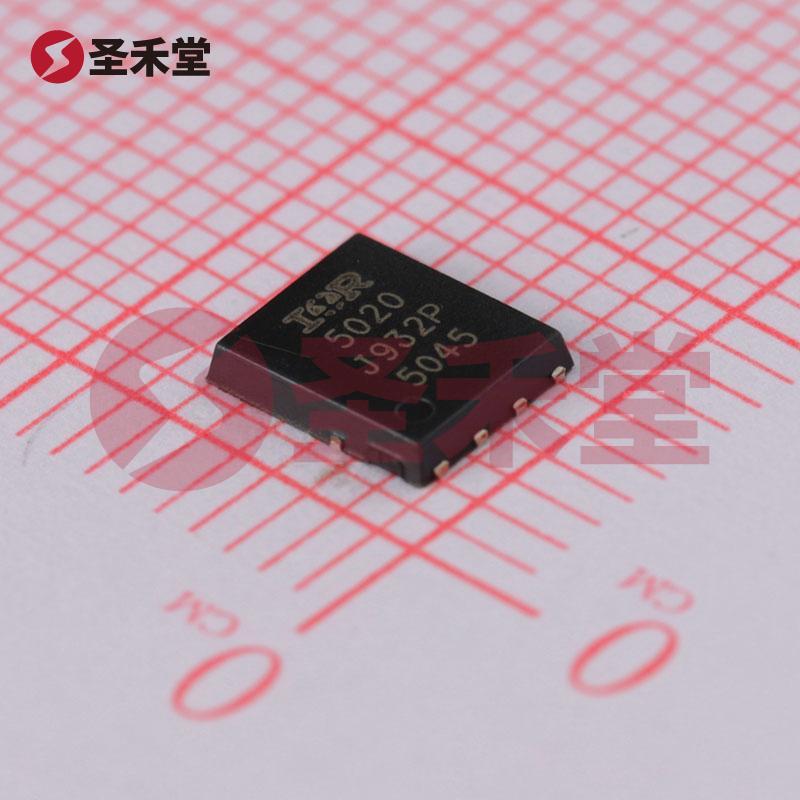

该器件采用 PQFN-8（5x6 mm）封装，适合表面贴装工艺。紧凑的封装设计能够有效节省电路板空间，使其成为高密度电路设计的理想选择。同时，PQFN封装模式也能提供较好的散热性能，确保MOSFET在工作时的稳定性。
优势与创新
作为Infineon（英飞凌）品牌的一员，IRFH5020TRPBF 结合了该公司的先进材料和制造技术，以实现高效能和低功耗的特点。此外，MOSFET的设计经过优化，降低了在高频率操作中的开关损耗，为终端用户带来了更高的效率和更低的热量生成。
应用示例
该MOSFET广泛应用于电源管理系统，包括但不限于：
- 开关电源 (SMPS)
- 直流转直流转换器 (DC-DC Converters)
- 马达驱动器
- 逆变器
- 电子负载
通过应用 IRFH5020TRPBF，设计工程师能够实现高性能和高效能的电源管理解决方案，同时也能满足各种电气安全标准。
总结
总之，IRFH5020TRPBF 是一款功能卓越、性能稳定的 N 通道 MOSFET，适合多种高要求的电子应用。其高耐压能力、低导通电阻和宽工作温度范围，使其成为高效电源管理解决方案的理想选择。若您在设计中寻求一种高效能、可靠的功率开关器件，IRFH5020TRPBF 无疑是一个值得关注的产品。
