FZT957TA

产品概述：FZT957TA PNP三极管

1. 产品简介

FZT957TA是一款高性能的PNP型三极管，采用SOT-223封装，适用于各种电子电路中的信号放大和开关应用。它的设计旨在满足对高电压和高电流的需求，使其在复杂的工作环境中表现可靠，广泛应用于消费电子、工业设备和通信设备等多个领域。

2. 关键参数

FZT957TA具有以下关键电气特性：

• 电压等级：该三极管的集射极击穿电压（Vceo）最大为300V，能够承受较高的电压，使其适合用于高电压电路中。
• 电流等级：最大集电极电流（Ic）为1A，能够支持较大的负载，尤其适用于需要较高输出电流的场合。
• 功率处理能力：最大功率为3W，确保在操作时能够有效处理所需功率，而不损坏器件。
• 电流增益：具有裕度高的电流放大倍数（hFE），最小值为100 @ 500mA，10V，使其在低信号放大的应用中有良好的表现。
• 饱和压降：在300mA和1A的工作情况下，最大Vce饱和压降仅为240mV，显示出良好的导通状态下性能。
• 截止电流：最大的集电极截止电流为50nA（ICBO），确保在关断状态时的低漏电流特性，从而提高了电路的可靠性。

3. 温度范围

FZT957TA的工作温度范围为-55°C至150°C，意味着该三极管在极端的温度条件下依然能够可靠工作，适用于高温和低温的应用环境，这使得它更具通用性。

4. 频率特性

该产品的跃迁频率为85MHz，这表明FZT957TA能够在较高频率的信号下工作，适合高频率应用，如射频放大器和高速开关电路。

5. 应用领域

FZT957TA PNP三极管广泛应用于以下领域：

• 开关电路：可以作为开关元件实现对负载的控制，应用于电源管理和驱动电路。
• 信号放大：由于其较高的电流增益特性，适用于音频信号放大、射频放大以及其他低信号放大的场合。
• 功率放大器：在需要大功率输出的应用中，如功率放大器，可以利用其高电压和电流处理能力。
• 电源转换器：在DC-DC转换器中作为控制元件之一，帮助实现稳定的电压输出。

6. 封装与安装方式

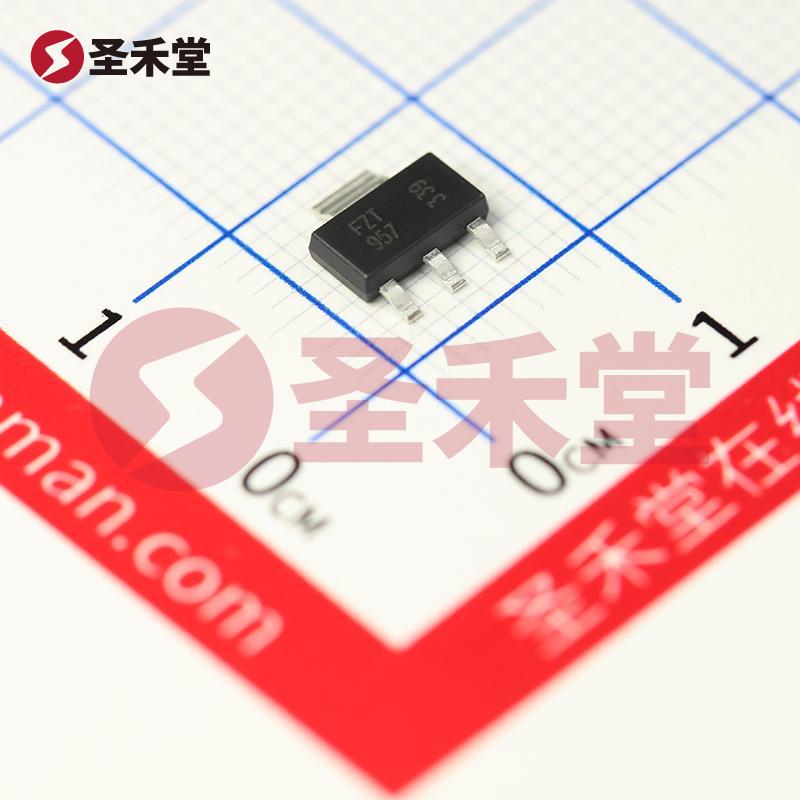

FZT957TA采用SOT-223封装，适合表面贴装(SMT)方式安装，这种封装方式有效降低了设备的占用空间，提高了焊接效率，适应现代电子产品对小型化和集成化的需求。

7. 总结

FZT957TA是一款性能卓越的PNP三极管，其300V高电压、1A大电流、3W功率处理能力以及良好的温度特性使其在多种应用中具有广泛的适用性。无论是在商业、工业还是消费电子产品中，FZT957TA都能提供可靠的性能，是设计工程师在开发电路时理想的选择。无论是用于开关、放大还是其他复杂电路，该器件都能在高温或低温环境中稳定工作，为电子设计带来更多可能性。
