STW26NM60N 是一款由意法半导体(STMicroelectronics)生产的 N 沟道金属氧化物半导体场效应管(MOSFET),其主要特点包括高达 600V 的漏源电压、20A 的连续漏极电流以及 140W 的功率耗散能力。这款 MOSFET 适用于多种高压、高效能电子应用,以下是对其主要规格和性能优势的详细分析。
漏源电压 (Vdss): STW26NM60N 支持高达 600V 的漏源电压,适合用于高压应用,如开关电源、逆变器和电动机驱动器等场合。
连续漏极电流 (Id): 在 25°C 的环境温度下,该器件能够承受高达 20A 的连续漏极电流(在特定条件下更高的工作温度会减少可用的电流),使其在高负载电流应用中表现出色。
栅源极阈值电压 (Vgs(th)): 该产品的栅源极阈值电压为 4V @ 250µA,保证了在控制电路中所需的低驱动电压便能够迅速开关 MOSFET,降低功耗。
导通电阻 (Rds(on)): STW26NM60N 在 10A 和 10V 的条件下,其最大导通电阻为 165 mΩ,这一低导通电阻减少了在工作过程中产生的热量,提高了整体能效。
栅极电荷 (Qg): 在 10V 驱动电压下,栅极电荷为最大 60nC,表明该器件在开关速度和开关损耗方面具有良好的性能,适合高频应用。
功率耗散能力: STW26NM60N 在 25°C 环境温度下,最大功率耗散能力高达 140W,确保其稳定工作在功率密集型应用中,即使在高温条件下也能够保持可靠性。
工作温度: 本器件的工作温度范围可达 150°C,使其可以在恶劣环境下稳定运行,从而适用于各种工业和汽车应用。

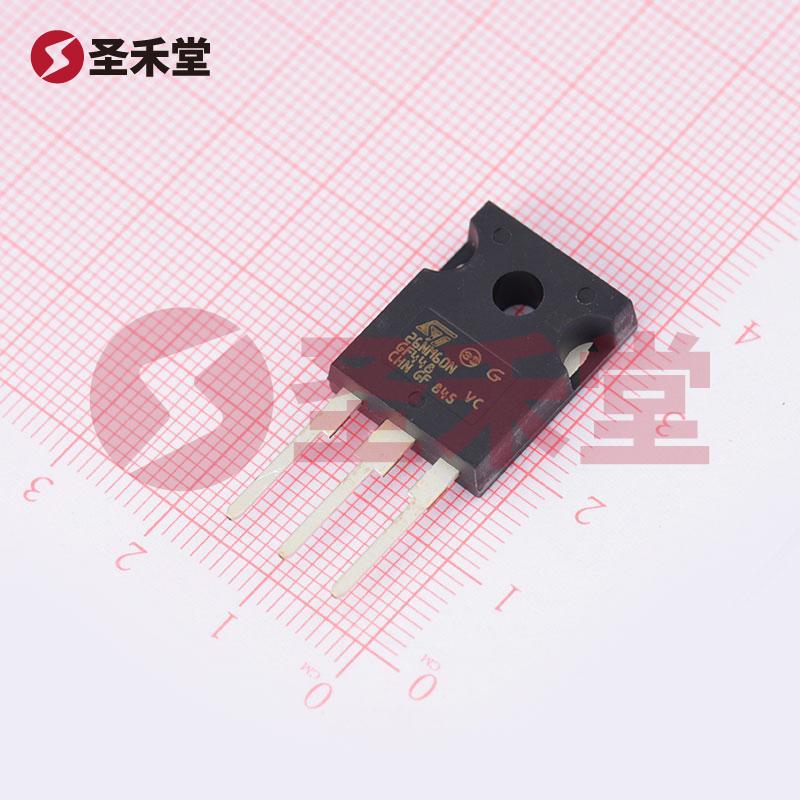

封装类型: STW26NM60N 采用 TO-247-3 封装,这种封装类型可以提供更好的散热性能和更高的功率密度,适合需要高功率散热的设计。
STW26NM60N MOSFET 由于其高压、高电流和低 Rds(on) 的特性,广泛应用于以下领域:
总之,STW26NM60N 是一款性能优越的 N 沟道 MOSFET,凭借其高漏源电压、优越的导通电阻及强大的功率处理能力,适用于多种需要高效能和高可靠性的应用。无论是在消费电子、工业设备,还是在汽车电子中,STW26NM60N 均表现出色,为高性能电源和驱动系统的设计提供了理想的解决方案。
