STD3NK60Z-1

STD3NK60Z-1 产品概述

1. 产品简介

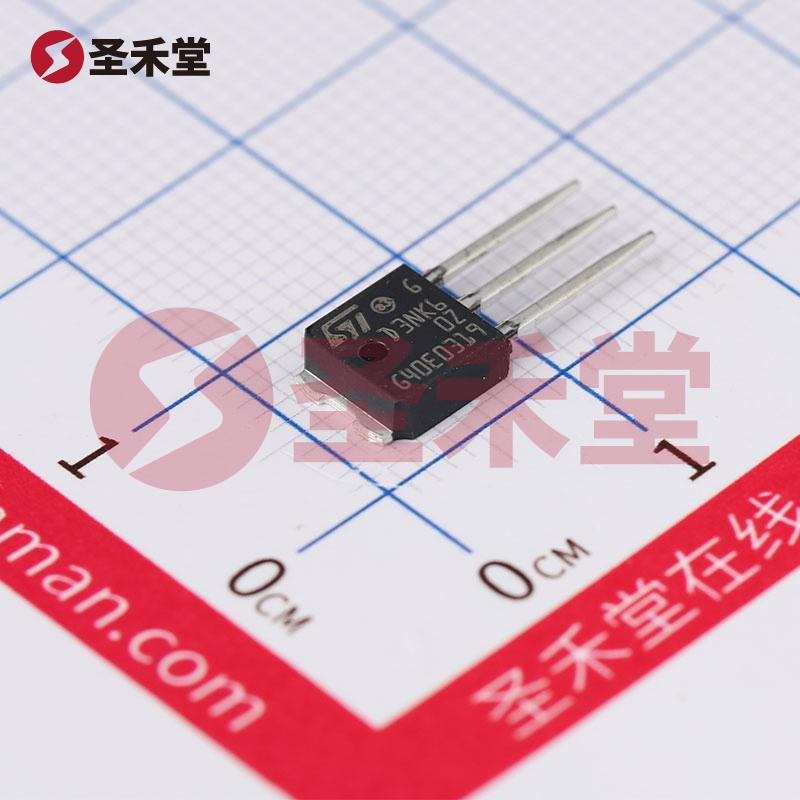

STD3NK60Z-1是由意法半导体（STMicroelectronics）制造的一款高性能N沟道MOSFET场效应管，具有极高的耐压特性和优异的开关性能。这款MOSFET的主要参数包括漏源极电压（Vdss）达600V，连续漏极电流（Id）为2.4A，适合在多种高压应用中使用。凭借其封装形式TO-251-3短引线（IPak），该器件不仅便于安装并且确保了良好的散热性能。

2. 主要参数

• 封装/外壳: TO-251-3短引线（IPak），适用于通孔（THT）安装。
• 类型: N沟道MOSFET，适合高效率开关电源和电机控制应用。
• 漏源极电压 (Vdss): 600V，使其在高压环境下工作时非常可靠。
• 连续漏极电流 (Id): 2.4A（在正常工作温度范围内保持此值），确保能承受较大的负载电流。
• 最大功率耗散: 达45W，这表明在高功率条件下，器件依然可以稳定工作。
• 栅极源电压 (Vgs): 最大值为±30V，提供足够的保护以避免电压过高造成的损坏。

3. 性能特征

产品在不同条件下的导通电阻（Rds On）具有出色的表现，例如，在1.2A和10V的栅极电压下，最大导通电阻为3.6欧姆。这一参数不仅提高了开关的效率，而且在高负载情况下减少了热量的产生，使得系统的整体效率得以提升。此外，该器件在Vgs阈值（Vgs(th)）为最大4.5V（@ 50µA）时，能够在较低的栅极驱动电压下进行开关操作，进一步提升了系统的设计灵活性。

• 输入电容 (Ciss): 311pF @ 25V，提供良好的开关响应时间，减少了开关损耗。
• 栅极电荷 (Qg): 11.8nC @ 10V，尽可能降低了开关过程中的驱动能耗。
• 工作温度范围: -55°C至150°C，确保在极端环境条件下可靠运行。

4. 应用场景

STD3NK60Z-1 MOSFET广泛应用于各种电子电路和设备中，尤其适用于以下几个方面：

• 开关电源: 高压开关电源的核心组件，通过高效的开关能力降低能耗，提升整体效率。
• 电机控制: 在直流电机和步进电机驱动电路中，能够进行快速、有效的开关控制，以提高电机的响应速度和工作效率。
• 功率放大器: 在射频功率放大器或音频放大器中，能够有效驱动负载并保持系统稳定。
• 电源管理: 适用于电源管理IC，提供智能开关控制和过压保护。

5. 总结

总的来说，STD3NK60Z-1作为意法半导体的一款高性能N沟道MOSFET，凭借其卓越的电气特性和广泛的应用适应性，将为各种电子设计提供理想的解决方案。无论是在电源、驱动、控制还是保护电路中，都能够发挥其优越的性能表现，确保系统的高效、稳定与可靠。在设计选择中，STD3NK60Z-1无疑是一个值得考虑的优秀方案。
