STD2HNK60Z-1

产品概述：STD2HNK60Z-1 N沟道 MOSFET

一、基本信息

STD2HNK60Z-1是ST（意法半导体）公司推出的一款N沟道金属氧化物半导体场效应管（MOSFET），专为高电压和中等电流应用设计，能够承载高达600V的漏源电压和2A的连续漏极电流，适用于广泛的功率转换和开关调节电路。这款MOSFET在热管理性能方面表现优良，具备高达45W的最大功率耗散能力，并在-55°C至150°C的广泛工作温度范围内提供可靠的性能。

二、主要参数

1. 漏源电压 (Vdss)：最高可达600V，适合高电压应用。
2. 连续漏极电流 (Id)：在25°C时可承受2A，适合多种中等功率负载。
3. 栅源极阈值电压 (Vgs(th))：4.5V @ 50µA，为驱动电路设计提供了灵活性。
4. 漏源导通电阻 (Rds(on))：最大值为4.8Ω @ 1A，10V，保证了在开关状态下的低能量损耗。
5. 最大功率耗散 (Pd)：在25°C的环境温度下，最大为45W，适用于高功率应用需求。
6. 栅极电荷 (Qg)：最大限值为15nC @ 10V，优化了开关速度和效率。
7. 输入电容 (Ciss)：最大值为280pF @ 25V，提升了高频开关性能。
8. 工作温度范围：-55°C至150°C，极大地拓展了应用场景。

三、应用场景

STD2HNK60Z-1适用于多种应用，包括但不限于：

• 开关电源（SMPS）：得益于其高电压和中等电流能力，该MOSFET非常适合用于开关电源的主电路部分，能有效提高电源转换效率。
• 电机驱动：在电机控制器中，该MOSFET可用于驱动各种类型的电机，如直流电机和步进电机。
• 逆变器：适合用于太阳能逆变器、UPS系统等，提供控制和转换功能。
• 自动化设备：在智能家居和工业自动化中，该MOSFET可作为开关元件，提供高效的电源管理。

四、封装与安装

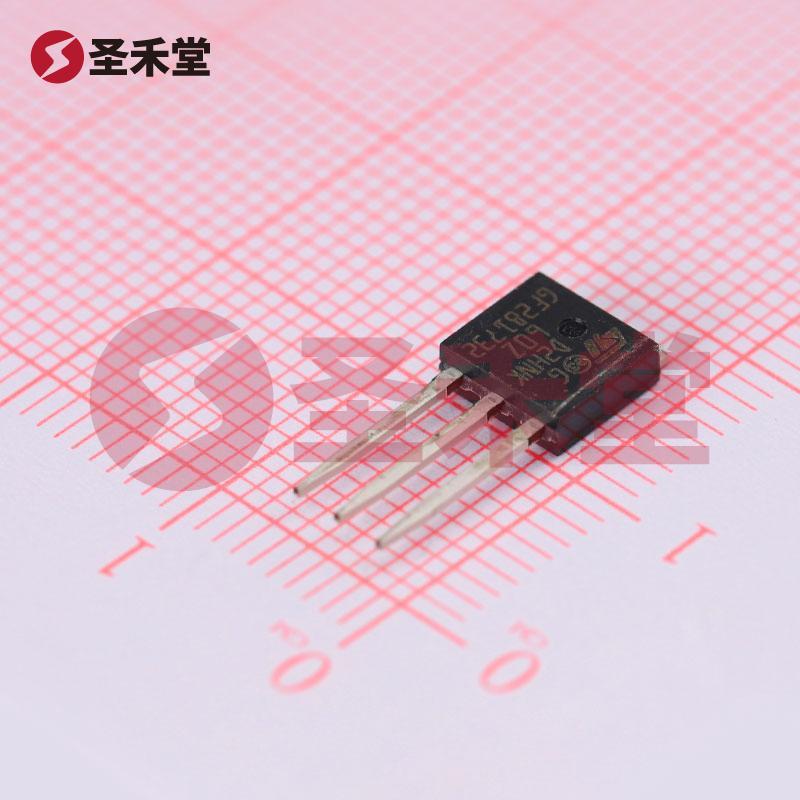

STD2HNK60Z-1采用通孔封装TO-251-3（I-PAK），该封装形式适合于散热和机械强度要求较高的应用。短引线设计不仅有助于降低电感，也便于在PCB上进行安装，方便在紧凑型设计中使用。

五、总结

STD2HNK60Z-1是一款高性能的N沟道MOSFET，凭借其600V的高漏源电压、2A的连续漏极电流、45W的功率耗散能力以及优越的热特性，成为中高压应用中的理想选择。其多样的应用场景包括开关电源、电机驱动及逆变器等，在现代电气和电子设备中具备广泛的市场需求。借助ST的技术积累和生产工艺，STD2HNK60Z-1为设计师提供了一个高效、可靠且经济的解决方案。
