型号:

STD13N60M2

品牌:ST(意法半导体)
封装:DPAK
批次:22+
包装:编带
重量:1g
其他:

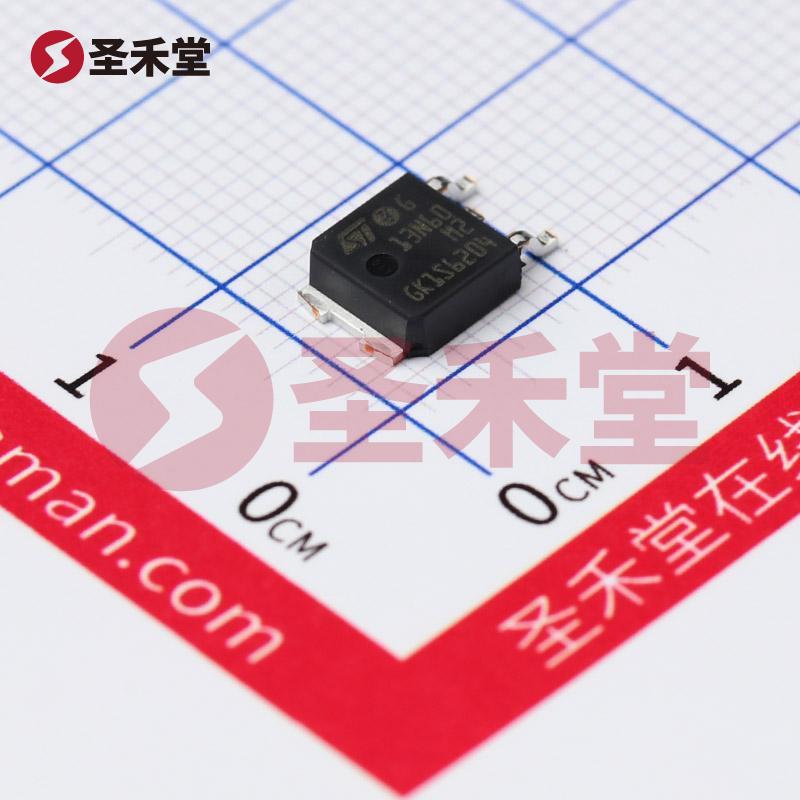

STD13N60M2 产品实物图片
STD13N60M2 一小时发货
描述:场效应管(MOSFET) 110W 600V 11A 1个N沟道 DPAK
库存数量
库存:
0
(起订量: 1, 增量: 1
最小包:2500
商品单价
梯度内地(含税)
1+
2.76
100+
2.29
1250+
2.09
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)600V
连续漏极电流(Id)11A
导通电阻(RDS(on)@Vgs,Id)380mΩ@10V,5.5A
功率(Pd)110W
阈值电压(Vgs(th)@Id)4V@250uA
栅极电荷(Qg@Vgs)17nC@10V
输入电容(Ciss@Vds)580pF@100V
工作温度-55℃~+150℃@(Tj)

产品概述:STD13N60M2 MOSFET

引言

STD13N60M2是一款高性能N沟道MOSFET,专为需要高电压和高电流的应用而设计。它的主要规格包括漏源电压(Vdss)为600V,最大连续漏极电流(Id)为11A,以及高达110W的功率耗散。这些优异的性能使得STD13N60M2非常适合用于电源管理、开关电源、逆变器等各类高频开关应用中。

关键参数

  • 漏源电压(Vdss): 600V,使其适用于高电压应用。
  • 连续漏极电流(Id): 在25°C时可达到11A,此参数对于电源设计至关重要。
  • 栅源极阈值电压(Vgs(th)): 4V @ 250µA,适合低电压控制电路。
  • 漏源导通电阻(Rds(on)): 在5.5A和10V的条件下为380mΩ,提供较低的导通损耗,提高整体效率。
  • 栅极电荷(Qg): 最大值为17nC @ 10V,较低的栅极电荷可减小开关损耗。
  • 输入电容(Ciss): 在100V条件下,最大为580pF,确保快速切换速度。

工作特性

STD13N60M2工作温度范围广泛,从-55°C到150°C(TJ),这使其可以在各种环境条件下可靠运行。无论是在极端高温还是低温环境下,其性能表现都可稳定,适应各种工业应用的需要。

封装形式

该器件使用表面贴装型DPAK(TO-252-3)封装,具有良好的散热性能和集成度。DPAK封装通常适用于需要可靠性的电源和功率管理应用,减少了PCB上的空间占用,同时也便于微型化设计。

应用场合

STD13N60M2特别适合以下应用场景:

  1. 开关电源:在PSU(电源单元)中,用于高效的开关调节。
  2. 逆变器:在太阳能逆变器和UPS(不间断电源)中充当功率开关。
  3. 电机驱动:用于无刷直流电机和步进电机驱动电路,通过调整电流和电压控制电机转速。
  4. DC-DC变换器:特别是在高电压应用中,提供有效的电源转换和稳压功能。

总结

STD13N60M2是一款高质量、高效率的N沟道MOSFET,凭借其600V的高电压能力和11A的电流承载能力,成为电源管理和能量转换等领域的理想选择。其低导通电阻和适应极端温度的特性,使其在高性能应用中表现出色。此外,采用DPAK封装的STD13N60M2便利了其在现代电子设备中的整合与应用。这款MOSFET以其可靠性和高效性,具有广泛的市场应用前景,尤其是在工业自动化、可再生能源和电力电子领域。
