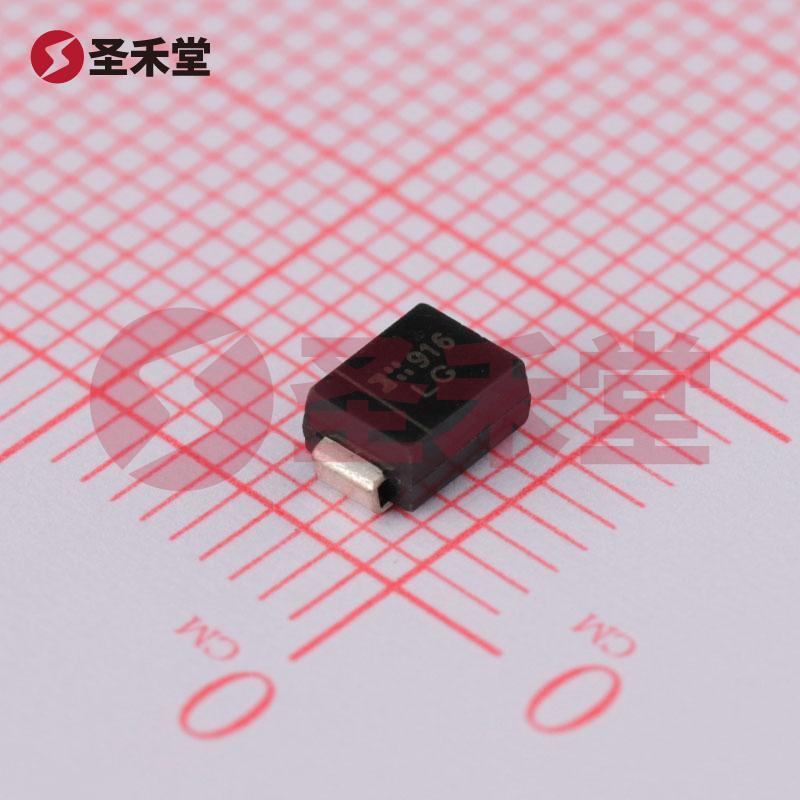

产品概述：SMBJ13A-13-F 瞬态抑制二极管

一、基本信息

SMBJ13A-13-F 是一款表面贴装型瞬态电压抑制二极管（TVS），专为保护敏感电子元器件而设计。该元器件能够有效抑制电压瞬变，保障电路系统的可靠性。该产品的极性为单向（Unidirectional），意味着其在反向电压下不会导通。这一特性使其适合用于保护工作在较低反向电压下的电子器件，例如微控制器、信号处理器等。

二、技术参数

1. 峰值脉冲电流：该器件的峰值脉冲电流（10/1000µs）为27.9A，允许在短时间内承受高强度的瞬态电压，因此能够在突发电压情况下有效保护负载。

2. 箝位电压：在过电压事件发生时，该器件的箝位电压可达21.5V。这一特性确保了在高电压冲击时，敏感部件仍然能够维持在安全的工作电压范围内。

3. 击穿电压：SMBJ13A-13-F 的击穿电压（最小值）为14.4V，表明器件在遭受电压冲击时能迅速响应并进入导通状态以保护 downstream 负载。

4. 反向关断电压：具有典型值为13V的反向关断电压，意味着在正常工作状态下，器件不会影响电路的性能。

5. 功率：该二极管的峰值脉冲功率为600W，适合用于各种瞬态电压抑制的应用场景。

三、应用场景

SMBJ13A-13-F 适用于多种行业的产品，特别是在通信设备、消费电子、工业控制、汽车电子及医疗设备等领域。其典型应用包括：

• 过电压保护：在电源输入端为敏感元器件提供过电压保护。
• 信号线路保护：保护高速信号线路避免因电磁干扰或静电放电（ESD）导致的损坏。
• 数据传输接口：在USB、HDMI、以太网等高数据速率接口中进行瞬态电压抑制。

四、环境耐受性

该器件的工作温度范围为-55°C到150°C，适用于严苛的工作环境，确保在极端温度下仍能稳定工作。这一特性为高温和低温环境下的设备提供了持久的可靠性。

五、封装与安装

SMBJ13A-13-F 的封装类型为DO-214AA（SMB），便于表面贴装，可与自动化生产线兼容，提高生产效率。其紧凑的外形设计使得元器件在电路板上的安装更加灵活，适用于高密度分布的电路设计。

六、总结

SMBJ13A-13-F 瞬态抑制二极管是针对电路短时过电压保护而设计的高性能元器件，凭借其出色的电气特性和广泛的应用场景，为追求安全和可靠运行的电子设备提供了强有力的支持。随着电子技术的不断发展，对保护组件的需求不断增加，SMBJ13A-13-F 将成为设计工程师们不可或缺的选择。
