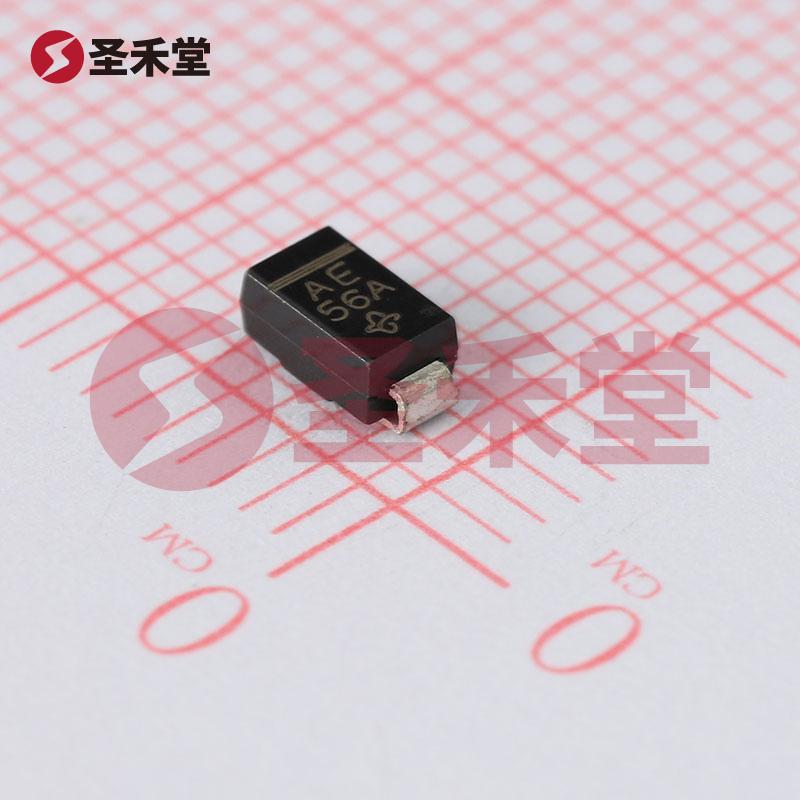

SMAJ5.0A-E3/61

产品概述：SMAJ5.0A-E3/61

产品名称: SMAJ5.0A-E3/61
品牌: VISHAY（威世）
封装类型: DO-214AC（SMA）
安装方式: 表面贴装型
应用领域: 通用电源保护、瞬态电压抑制、电路保护

1. 基本参数

SMAJ5.0A-E3/61 是一款高性能的瞬态电压抑制（TVS）二极管，旨在为敏感电子设备提供有效的电压保护。该器件的峰值脉冲电流（10/1000µs）为43.5A，显著增强了其在突发电压条件下的保护能力。其典型击穿电压为6.4V，反向关断电压也是5V，使其在各种应用场景中都能稳定、安全地运行。

2. 性能特征

• 极性: 该器件为单向极性设计，适合用于需要单向电流流动的电路。
• 箝位电压: 在瞬态冲击事件发生时，SMAJ5.0A-E3/61 可将峰值箝位电压限制在最大9.2V，以保护后续电路不受过高电压影响。
• 功率处理能力: 器件在峰值脉冲功率方面可承受高达400W的功率，这使得其在短时间内应对突发事件时显得非常可靠。
• 工作温度范围: 该器件的工作温度范围从-55°C 到 150°C，适合在各种苛刻环境下使用。

3. 应用场景

SMAJ5.0A-E3/61广泛应用于各种电子产品中，包括但不限于：

• 电源管理系统: 保护DC-DC转换器和其他电源模块免受电压突升的冲击。
• 通信设备: 保持通信线路的稳定性，防止因过电压导致设备损坏。
• 消费电子: 在手机、电视、计算机等电子产品中，保护内部电路并延长产品寿命。
• 工业设备: 在自动化及控制系统中，防止意外的电压波动对核心设备造成损害。

4. 可靠性与质量

VISHAY (威世) 作为全球知名的电子元件制造商，以其高品质的产品和技术支持闻名。SMAJ5.0A-E3/61具备优良的工艺和材料选择，确保其在恶劣环境中长时间稳定运行。通过国际标准的质量控制体系，用户可以信赖其性能和长期可靠性。

5. 封装和安装

该器件采用标准SMA (DO-214AC)封装设计，为用户提供了便捷的表面贴装安装方式。其小巧的封装使得在电子设备设计时更具灵活性，有助于节省宝贵的电路板空间。

总结

SMAJ5.0A-E3/61 是一款优秀的瞬态电压抑制二极管，旨在为广泛应用的电子设备提供重要的电源保护。借助其卓越的性能和可靠的质量，用户可以放心地将其应用于各种环境中。凭借高峰值脉冲电流、精确的击穿电压以及宽广的工作温度范围，SMAJ5.0A-E3/61 定能满足现代电子产品日益增长的保护需求。
