SI7115DN-T1-GE3

产品概述：SI7115DN-T1-GE3

SI7115DN-T1-GE3 是一款高性能 P 型通道 MOSFET，专为需要高效率和高功率处理的应用而设计。该器件由知名品牌 VISHAY（威世）制造，其独特的 PowerPAK® 1212-8 封装技术使其在散热性能和电气特性方面均表现出色。本文将对该 MOSFET 的关键参数、技术特点及应用场景进行详细介绍。

关键参数

1. 漏极电流（Id）：

   • 在 25°C 时，该器件的最大连续漏极电流可达 8.9A（在热冷却条件下 Tc）。这一高电流能力使其适用于需要较大功率的负载驱动应用。

2. 漏源电压（Vdss）：

   • SI7115DN-T1-GE3 的漏源电压最大可达 150V，确保了在高电压环境下的安全和稳定运行。这使得该器件适合用于电源管理、电机驱动和高压负载控制等应用。

3. 导通电阻（Rds(on）：

   • 在 4A 和 10V 的条件下，导通电阻仅为 295mΩ，这意味着在工作时的功耗和热量产生较低，从而提高了整体能效。

4. 栅源极阈值电压（Vgs(th)）：

   • 栅源阈值电压大约为 4V（在 250µA 时测得），这一特性可确保 MOSFET 在较低的栅源电压下迅速导通，适用于快速开关应用。

5. 功率耗散：

   • SI7115DN-T1-GE3 在环境温度为 25°C 时的最大功率耗散为 3.7W，而在 Tc（芯片温度）情况下可达 52W。这使得该器件在适当的散热条件下能够高效运行。

6. 工作温度范围：

   • 该 MOSFET 的工作温度范围为 -50°C 至 150°C（TJ），使其适应各种严苛的工作环境，广泛应用于工业和汽车电子设备中。

7. 封装与安装：

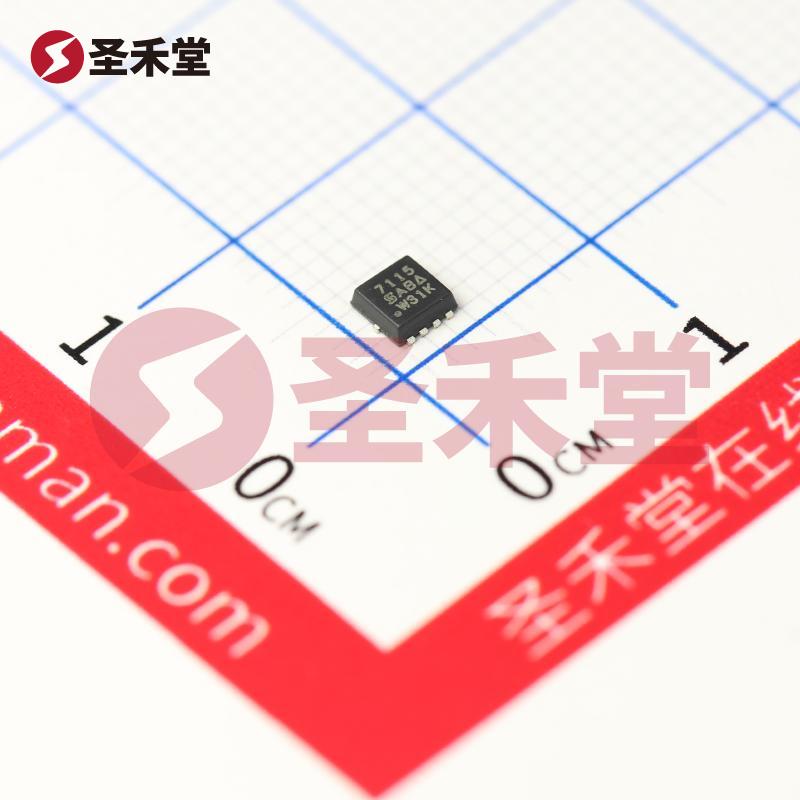

   • SI7115DN-T1-GE3 采用 PowerPAK® 1212-8 表面贴装封装，具有良好的热管理性能和小型化设计，便于集成于现代电路板中。

设计与应用

SI7115DN-T1-GE3 以其高效能和优良的热性能，适合多个应用领域。具体应用包括：

• 电源管理：在开关电源和DC-DC转换器中，MOSFET 可用作开关元件，以提高工作效率和降低干扰。
• 电机控制：在电动机驱动中，作为负载开关有效控制电机的启停和调速，提升控制的精确度。
• 自动化设备：用于各种传感器和执行器的驱动电路，提供高可靠性与高效率的解决方案。
• 汽车应用：在汽车电子中，如电池管理系统、电动助力转向中，SI7115DN-T1-GE3 可实现高效的电源控制和管理。

总结

VISHAY SI7115DN-T1-GE3 是一款高性能 P 通道 MOSFET，兼具高电流承载能力和低导通电阻优势，适合绝大多数工业和商业应用需求。其广泛的工作温度范围、卓越的功率损耗管理和出色的封装设计，使其成为各种电源管理和负载控制应用的理想选择。对于需要高效率和可靠性的设计工程师而言，这款 MOSFET 是一项值得信赖的选择。
