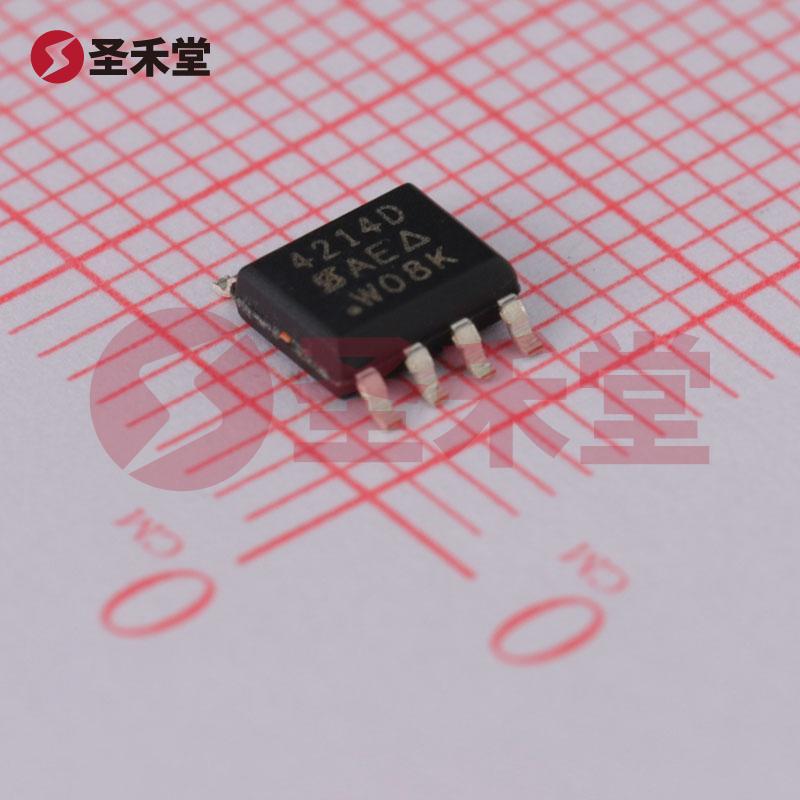

SI4214DDY-T1-GE3

SI4214DDY-T1-GE3 产品概述

产品概述

SI4214DDY-T1-GE3 是一款高性能的双N沟道场效应管（MOSFET），由国际知名品牌VISHAY（威世）制造。该产品广泛应用于各种电子电路中，尤其是在低功耗和高效率的开关应用场合。其优越的电气特性和多样的应用，使其成为现代电子产品设计中的重要元件。

主要特性

1. 电气参数：

   • 漏极电流：该MOSFET的连续漏极电流（Id）最大值为8.5A，确保在较高负载条件下的可靠性和稳定性。
   • 漏源电压：可承受的漏源电压（Vds）为30V，适合大多数低电压应用。
   • 导通电阻：在8A、10V条件下，其最大导通电阻为19.5毫欧，确保低的功率损耗，提升电路的整体效率。
   • 门阈电压：在250μA漏极电流条件下，Vgs(th)的最大值为2.5V，表明该MOSFET能够在较低电压下快速打开，有利于逻辑电平驱动。

2. 高温性能：

   • SI4214DDY-T1-GE3 的工作温度范围广，从-55°C 到 150°C（TJ），适用于各种环境下的工作，不论是工业还是汽车类应用。

3. 电容特性：

   • 在15V时，输入电容（Ciss）的最大值为660pF。较低的输入电容影响开关频率，特别适合需要快速切换的应用。

4. 栅极电荷：

   • 最大栅极电荷（Qg）为22nC（在10V下），该特性使得驱动电路设计更为简单，能有效降低开关损耗。

5. 封装与安装：

   • 产品采用8-SO封装，并为表面贴装型（SMD），适合自动化贴装工艺，减少了生产成本，同时提升了产品在茂密电路板上的应用。

应用场景

SI4214DDY-T1-GE3 适用于广泛的应用场景，包括但不限于：

• 电源管理：作为开关转换器的主要MOSFET，控制电源的通断，提高电源转换的效率。
• DC-DC 转换器：在降压或升压转换器中起到关键作用，提供稳定的输出电流与电压。
• 马达驱动：在低功耗电机驱动电路中，可以用作低侧开关，支持高频率的PWM控制，提升电机的控制精度。
• 逻辑电平驱动：由于其低的门阈电压和驱动能力，适合用于逻辑电平电路，能够与微控制器、FPGA等数字逻辑设备直接对接。

总结

SI4214DDY-T1-GE3 是一款集高效率、低损耗和宽工作温度范围于一体的双N沟道MOSFET，适用于各类电子产品及电源管理系统。其卓越的电气性能和可靠的工作稳定性使其成为各种现代电子设计中不可或缺的重要组件。作为VISHAY（威世）的高质量产品，SI4214DDY-T1-GE3 在工程师和设计师的选择中占有重要的地位，为高效的电路设计提供了坚实的保障。
