型号:

SI3430DV-T1-GE3

品牌:VISHAY(威世)
封装:6-TSOP
批次:2年内
包装:编带
重量:-
其他:

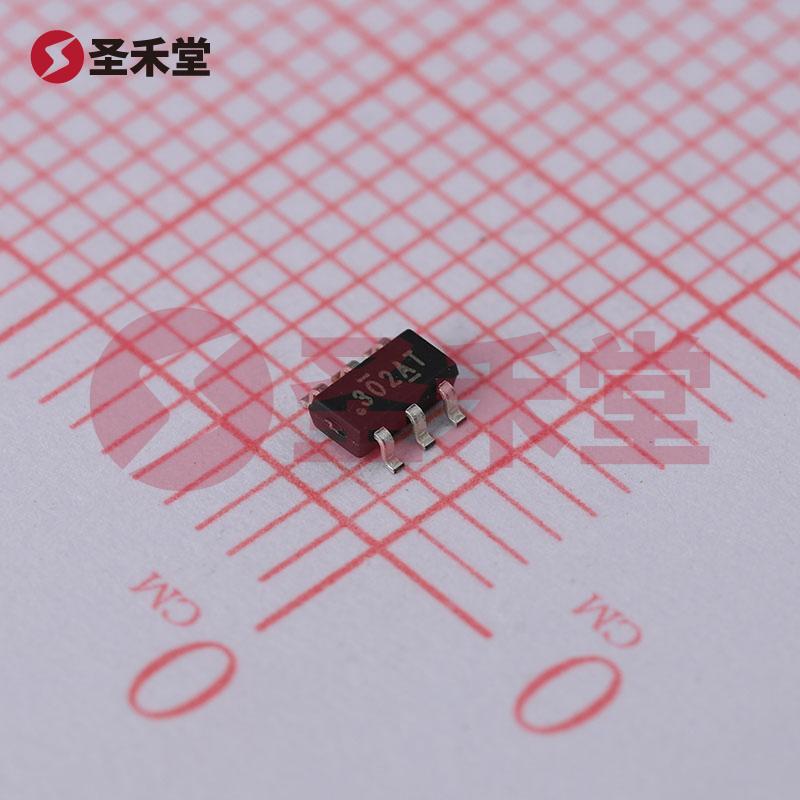

SI3430DV-T1-GE3 产品实物图片
SI3430DV-T1-GE3 一小时发货
描述:Transistor: N-MOSFET; TrenchFET®; unipolar; 100V; 2.4A; Idm: 8A; 2W
库存数量
库存:
27906
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
1.2
3000+
1.13
产品参数
属性参数值
漏源电压(Vdss)100V
连续漏极电流(Id)2.4A
导通电阻(RDS(on)@Vgs,Id)170mΩ@10V,2.4A
功率(Pd)1W
阈值电压(Vgs(th)@Id)4.2V@250uA
栅极电荷(Qg@Vgs)5.5nC@10V
工作温度-55℃~+150℃

SI3430DV-T1-GE3 产品概述

概述

SI3430DV-T1-GE3 是由知名电子元器件制造商 VISHAY(威世)推出的一款高性能 N 通道 MOSFET。其设计专门针对需要高效率和高可靠性的应用,以满足现代电子设备日益增长的功率和性能要求。该组件采用 SOT-23-6 细型封装,支持表面贴装技术(SMT),使其在自动化生产和紧凑型电路设计中尤为适用。

主要特性

  1. 电压与电流规格

    • 漏源极电压(Vdss):最高可达 100V,非常适合用于高压应用,例如电源管理和逆变器系统。
    • 持续漏极电流(Id):在 25°C 时可达 1.8A,为电路提供稳定的电流输出。
    • 最大脉冲电流(Idm):在特定条件下可支持高达 8A 的瞬时脉冲电流,方便处理瞬态负载的需求。
  2. 导通电阻和功率耗散

    • 导通电阻(Rds(on)):在 10V 的栅源电压下,最大导通电阻为 170毫欧,这意味着在工作状态时低功耗,高效率,显著降低电能损耗。
    • 最大功率耗散:可达到 1.14W,具备良好的热管理能力,适合各种工业应用。
  3. 工作温度范围

    • 该 MOSFET 的工作温度范围为 -55°C 至 150°C,显示出其在严酷环境中仍能稳定运作的能力,适合于汽车、工业和消费电子等多种应用环境。
  4. 驱动电压与栅极特性

    • 驱动电压不仅支持 6V 和 10V,确保在不同的工作情况都能实现最佳性能。
    • 栅极阈值电压(Vgs(th)):最大值为 2V @ 250µA,确保 MOSFET 迅速进入导通状态,并且具备较低的开关损耗。
    • 栅极电荷(Qg):在 10V 时最大为 6.6nC,其低栅电荷特性使其能在高频开关应用中表现优秀,减少开关损耗和提高效率。

应用领域

SI3430DV-T1-GE3 MOSFET 可广泛应用于以下领域:

  • 电源管理:在DC-DC转换器、开关电源和充电器中作为主开关,提供高效的电源转换。
  • LED驱动:在LED照明应用中,可以用作驱动开关,优化光效和延长使用寿命。
  • 电机控制:适合用于电机驱动器和控制系统,提供可靠的电流管理和高效控制。
  • 汽车电子:在汽车电子产品中,包括电池管理系统、逆变器等,符合汽车行业的高标准要求。

结论

凭借其优异的性能参数和宽泛的应用范围,SI3430DV-T1-GE3 N 通道 MOSFET 不仅提供了高电压和高电流的支持,还优越的热性能和环境适应性,使其成为现代电子设计中不可或缺的重要元件。VISHAY(威世)以其在电子元器件制造上的深厚经验,保障了该产品的高可靠性和稳定性,确保满足各行业的应用需求,为工程师在进行电路设计时提供更多可能性。
