PESD5Z3.3,115

产品概述：PESD5Z3.3,115 ESD二极管

一、产品简介

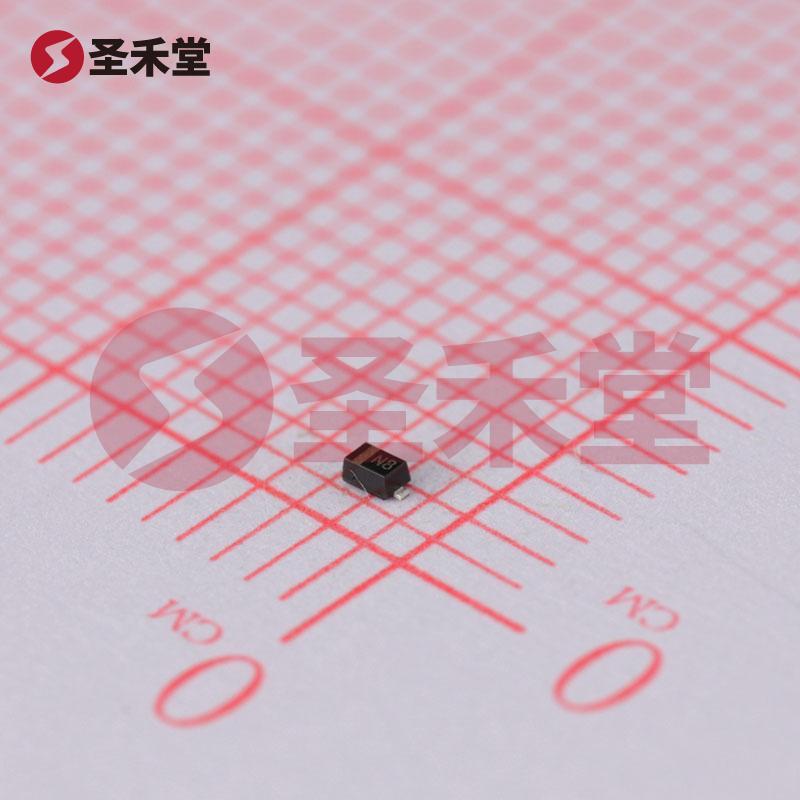

PESD5Z3.3,115 是由Nexperia（安世半导体）制造的一款高性能单向齐纳二极管，特别设计用于静电放电（ESD）和瞬态电压抑制（TVS）保护。其优良的电气性能使其成为以太网等高频信号应用的理想选择。该器件采用SOD-523封装，具有较小的尺寸和优秀的热稳定性，因此非常适合高密度电路板的表面贴装。

二、技术特性

1. 电压和电流特性

   • 反向断态电压（V_R）典型值为3.3V，最大值可达5V，适合于3.3V电源管理和信号线保护。
   • 击穿电压最小值为5V，确保在超出正常工作范围时能够有效地限制电压，保护后续电路。
   • 不同的Ipp（脉冲电流）情况下，压制的最大电压可达到18V，能够有效应对瞬态电压。

2. 峰值脉冲特性

   • 峰值脉冲电流（10/1000µs）为20A，这使得该器件能够在发生瞬间浪涌电流时承受并快速恢复，适合多种环境下的电气保护需求。
   • 峰值脉冲功率高达260W，提供强大的能量吸收能力，以保护敏感的电子元件和电路免受电压尖峰的损害。

3. 频率特性

   • 器件在1MHz时的电容为172pF，表明在高频信号传输时，PESD5Z3.3,115能够保持良好的信号完整性，减少信号损失。

4. 工作温度范围

   • 此产品的工作温度适应范围广，从-65°C至150°C（TA），确保其能够在极端气候条件下稳定工作，提高产品的可靠性。

5. 封装及安装

   • PESD5Z3.3,115采用SOD-523封装，表面贴装设计使其便于在现代电子产品中进行集成，极大地节省了空间并提高了装配效率。

三、应用场景

PESD5Z3.3,115广泛应用于以下领域：

• 以太网接入设备：在网络基础设施中，需要保护网络设备免受静电放电和瞬态过电压的影响，该器件可用于路由器、交换机及其他网络接口。
• 消费电子：如智能手机、平板电脑和其他便携设备，这些设备在日常使用中常常暴露于静电和脉冲电流下，PESD5Z3.3,115能够有效防护。
• 工业自动化：在各类传感器和控制设备中，稳定性和可靠性至关重要，该器件可用于保护工业控制系统中的信号线路。

四、总结

PESD5Z3.3,115是一款功能强大且兼具高性能的ESD保护元件，结合其优秀的技术参数和应用灵活性，使其成为各种电子应用中的理想选择。无论是在数据通信、消费电子或是工业自动化领域，PESD5Z3.3,115均可提供出色的电压保护，确保电子产品在恶劣环境中安全可靠地工作。凭借其小巧的SOD-523封装和较宽的工作温度范围，PESD5Z3.3,115无疑将成为设计工程师在选择电路保护方案时的首选元件。
