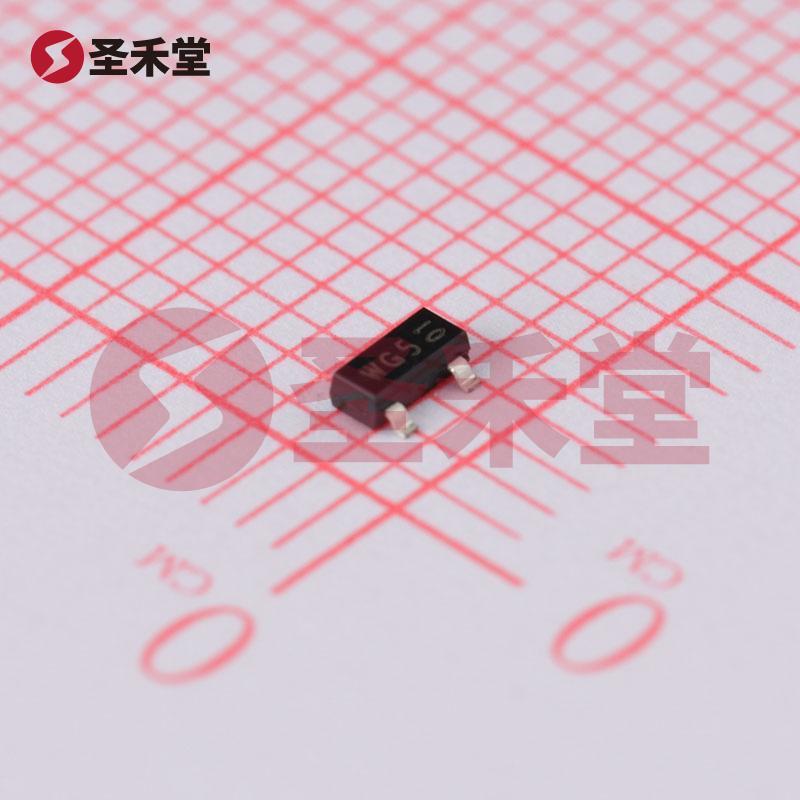

PESD5V0S2BT,215

产品概述：PESD5V0S2BT,215

基本信息

PESD5V0S2BT,215是一款由Nexperia（安世半导体）提供的高性能双向瞬态电压抑制（TVS）二极管，专为保护低电压电子设备而设计。该器件采用TO-236AB封装，具有紧凑的表面贴装型设计，能够在各种应用中,提供卓越的电气性能和热管理。

电气特性

PESD5V0S2BT,215的关键电气参数如下：

• 极性: 双向
• 峰值脉冲电流（10/1000μs）: 12A，适合处理快速瞬变电压。
• 箝位电压: 最大14V，能够有效限制过压事件。
• 击穿电压: 最小5.5V，确保在超出正常工作电压时迅速导通，以保护下游电路。
• 反向关断电压: 典型值为5V，适合大部分低电压应用。
• 不同频率时电容: 35pF @ 1MHz，低电容特性适合高速信号传输，最小化信号失真。
• 工作温度范围: -65°C 到 150°C，广泛适应各种环境条件。

该器件还具备130W的峰值脉冲功率能力，可以可靠地处理瞬态电压冲击而不损坏。同时，其反向断态电压为5V，确保与各种逻辑电平兼容，适应多种电子设备的需求。

封装及安装类型

PESD5V0S2BT,215采用TO-236AB封装（也可表示为SC-59或SOT-23-3），是表面贴装型设计。这种小型化封装使得其在PCB布局中占用极小的空间，适合多种紧凑型电子设备。

应用场景

PESD5V0S2BT,215广泛应用于电子设备的电源线路保护，包括：

• 数据线保护: 例如USB、HDMI等高速数据接口，将瞬态电压和静电放电（ESD）事件对敏感芯片的影响降至最低。
• 电源适配器: 保护电源适配器及其连接水平，避免由电网波动引发的搅扰。
• 通信设备: 用于Wi-Fi、蓝牙等通信模块，确保与外部设备交互时的电气安全。
• 工业控制系统: 在工业设备中，保护微控制器和其他关键组件免受突发电压的损坏。

总结

总而言之，PESD5V0S2BT,215是一款设计精良、性能卓越的双向TVS二极管，适用于广泛的低电压应用场景。凭借其高峰值脉冲承受能力、宽工作温度范围和低电容特性，能够有效保护各类电路不受瞬态电压的损害。作为Nexperia的产品，其可靠性和稳定性在电子元器件市场中也备受认可，帮助设计工程师实现更高的设计安全性和可靠性。
