MMSZ4689-TP

产品概述：MMSZ4689-TP

一、产品描述

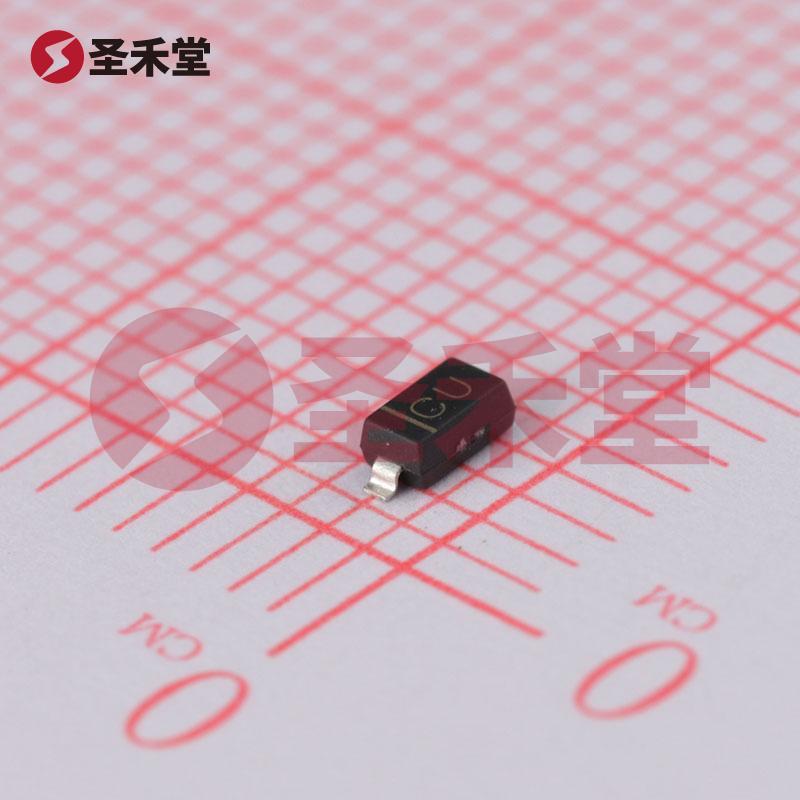

MMSZ4689-TP是一款由美微科（MCC）制造的稳压二极管，其主要功能是提供稳定的电压输出，用于电路中实现电压的保护与调节。该器件采用表面贴装型设计，封装为SOD-123，适合各种现代电子设备的高密度布线需求。MMSZ4689-TP稳压值典型为5.1V，其工作范围在4.845V至5.355V之间，确保了在不同环境或负载条件下的可靠性。

二、主要参数

• 最大功率：500mW
• 精度：±5%
• 反向漏电流：10µA @ 3V
• 稳压值（典型值）：5.1V
• 反向电压：5.1V（标称值）
• 容差：±5%
• 最大功率：500mW
• 正向电压：950mV @ 10mA
• 工作温度范围：-55°C至150°C
• 安装类型：表面贴装型
• 封装：SOD-123

三、性能特点

1. 高稳定性：MMSZ4689-TP的稳压值精确且稳定，具备±5%的高精度，能够有效防止电压波动对电路的影响，确保电路在稳定的电压下运行，提高设备的可靠性。

2. 低反向漏电流：在3V的工作条件下，其反向漏电流仅为10µA，这一特性使其在待机或低负载状态下表现出色，减少了功耗，更加环保。

3. 宽工作温度范围：工作温度范围从-55°C到150°C，使得MMSZ4689-TP能够在极端环境条件下稳定工作，适用于工业、汽车电子和消费类电子产品等多种应用场景。

4. 高功率处理能力：最大功率达500mW，满足多种应用的需求，确保器件在大功率条件下仍能可靠工作。

5. 小巧的封装设计：SOD-123封装不仅使得器件体积小，方便布局与设计，同时也提高了散热性能，有利于在高温和高功率的应用中保持器件稳定。

四、应用领域

MMSZ4689-TP稳压二极管广泛应用于：

• 电源管理：在电源设计中用于稳压和电压限制，保护下游电路不受电压尖峰或波动的影响。
• 电流保护：通过对敏感元件施加稳定电压，可以保护其免受过电流的损害。
• 信号调理：在信号处理电路中，提供良好的电压基线或参考电压，有助于提高信号的强度及质量。
• 消费电子：如手机、平板电脑、便携式音响等，尤其是在需要高密度布线的场合。
• 工业控制和汽车电子：在各种控制系统中，为各种传感器和控制单元提供稳定的电源，确保其正常工作。

五、总结

MMSZ4689-TP是一款高性能稳压二极管，凭借其优异的电性能、高稳定性和小巧的封装设计，适合应用于众多电子产品中。无论是对于电源管理，还是对电路保护，MMSZ4689-TP都能够提供可靠的解决方案，是电子工程师的理想选择。其广泛的应用领域使得MMSZ4689-TP在市场上具有良好的竞争力，能够满足现代电子产品对元器件的严格要求。
