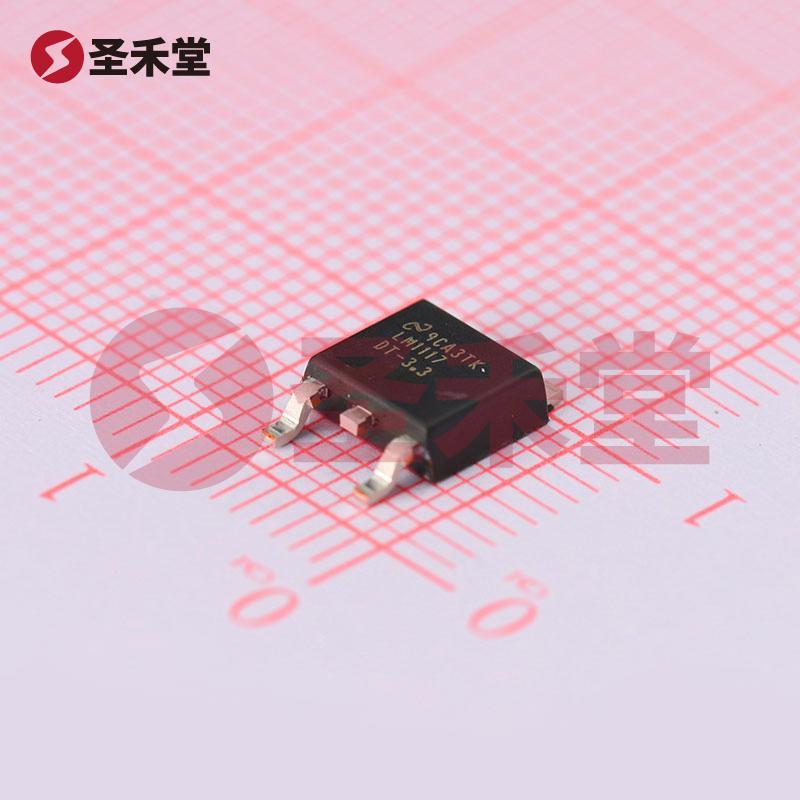

LM1117DTX-3.3/NOPB

产品概述：LM1117DTX-3.3/NOPB

一、引言

LM1117DTX-3.3/NOPB 是德州仪器（Texas Instruments）推出的一款高性能线性稳压器（LDO），适用于各种需要稳压输出的电源管理应用。它能够提供稳定的3.3V输出电压，并具备高达800mA的输出电流能力，充分满足现代电子设备日益增长的功率需求。

二、基本特性

LM1117DTX-3.3/NOPB的主要规格如下：

• 安装类型：表面贴装型，适合大部分电子电路板的设计。
• 输出配置：正输出，便于连接和应用于许多负载设备。
• 输出电流：最大输出电流为800mA，适合大多数快速响应的应用场景。
• 最大输入电压：可承受最大输入电压15V，确保在各种电源电压环境下的工作可靠性。
• 静态电流（Iq）：仅需5mA的静态电流，有助于节约功耗，延长电池寿命。
• 电源抑制比（PSRR）：达到75dB（在120Hz频率下），有效抑制输入电压的波动，为负载提供稳定的电源。
• 保护功能：含有过流和超温保护电路，以提高设备的安全性和可靠性。
• 电压降（Vdrop）：在最大输出电流800mA时，最大电压降为1.2V，确保提供有效的电压调整能力。
• 工作温度范围：温度范围为0°C至125°C，能够适应多种环境条件。

三、应用场景

LM1117DTX-3.3/NOPB适用于广泛的电子应用，包括但不限于：

• 消费电子产品，如智能手机、平板电脑和便携式设备。
• 工业控制设备，提供稳定的电源以支持传感器和执行器等。
• 通信设备，确保信号处理电路的可靠性。
• 嵌入式系统，如单片机和开发板，满足其对稳定电源的需求。

四、功能与优势

LM1117系列稳压器的设计考虑到了多种实用功能，确保其在多种应用环境中的优越性能：

1. 高效率：高PSRR性能和较低的电压降能够在电源波动情况下维持输出电压的稳定。
2. 紧凑封装：TO-252-3的封装设计使得LM1117适合空间受限的设备，易于在PCB上实现紧凑布局。
3. 安全性：集成的过流和过温保护功能，防止因电流过大或温度过高导致的损坏，大大提高系统的可靠性。
4. 简易设计：与外部组件的配合性降低了设计的复杂度，使得开发人员可以快速集成该稳压器，快速进行原型验证。

五、总结

LM1117DTX-3.3/NOPB是一款具备高性能、低功耗及多重保护的固定输出线性稳压器，在电子产品的电源管理中扮演着至关重要的角色。凭借其卓越的供电稳定性和应用广泛性，它是设计师和工程师在选择稳压器时的优质选择。不论是在消费电子还是工业领域，LM1117均能提供满足需求的电源解决方案。通过使用LM1117，工程师能够确保其设计具备更高的可靠性、效率以及用户体验，助力产品的成功上市。
