LDL1117S15R 产品概述

1. 产品简介

LDL1117S15R是一款高性能的线性稳压器，由意法半导体（STMicroelectronics）提供，专门针对低压和高电流的稳压应用。该组件在表面贴装（SMT）形式下提供了固定的1.5V输出电压，最大输出电流可达1.2A，适用于多种电子设备的电源管理方案。LDL1117S15R的设计考虑到了广泛的应用场景，包括工业控制、消费电子、通信设备等。

2. 基本特点

2.1 关键参数

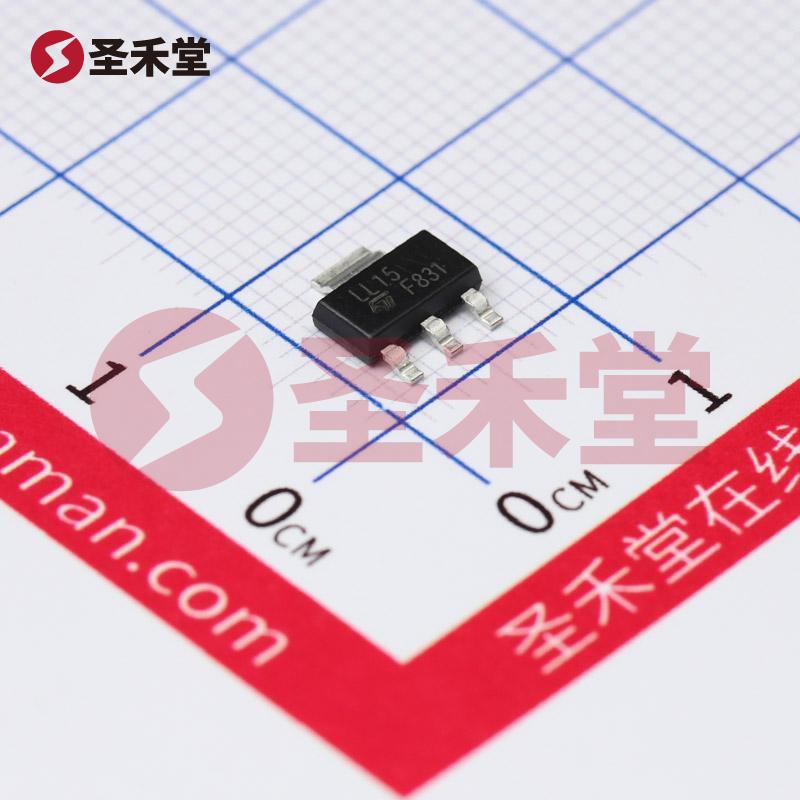

• 封装形式：SOT-223，TO-261-4，TO-261AA
• 输出电压：固定值1.5V
• 最大输出电流：1.2A
• 输入电压范围：2.5V至18V
• 压降：在1.2A时，最大压降为0.35V，且在最大输出电流下不超过0.6V
• 静态电流（Iq）：仅为500µA，能有效降低功耗
• 工作温度范围：-40°C至125°C，能够在严酷环境中稳定运行

2.2 保护功能

为确保设备的安全和稳定运行，LDL1117S15R内置了多种保护机制：

• 过流保护：防止输出电流超出规定阈值，避免损坏设备。
• 超温保护：当芯片温度超过设定范围时，自动关闭输出，以保护自身和负载。
• 欠压锁定（UVLO）：确保输入电压低于特定值时，稳压器不会输出，以防止不稳定工作。

2.3 输出特性

LDL1117S15R提供了87dB至65dB的电源抑制比（PSRR），这意味着它能有效抑制输入电压变化对输出电压的影响，确保输出电压的稳定性。特别是在120Hz至100kHz的范围内，良好的PSRR特性显著提高了电路的整体性能。

3. 应用场景

LDL1117S15R的特性使其特别适合于以下应用：

• 消费电子产品：如智能手机、平板电脑和音响设备，提供稳定的内部工作电压。
• 工业设备：在传感器、控制模块和嵌入式系统中，支持多种电源需求。
• 通信设备：如基站、路由器等，确保数据的可靠传输和设备的稳定操作。

4. 设计注意事项

在设计电路时，需要注意以下几点：

• 输入/输出电容：根据应用需求，合理选择输入和输出电容，以优化稳定性和瞬态响应。
• 热管理：考虑封装的热阻和通风环境，必要时增加散热措施，以确保在高负载电流下工作时不会超温。
• 电路保护：确保在电源接入和断开时，所有连接器和组件都能正常工作，避免对稳压器造成损坏。

5. 结论

LDL1117S15R作为一款高效、稳定的线性稳压器，凭借优良的输出特性和强大的保护功能，广泛适用于各类电源管理应用。意法半导体提供的这款产品在市场上凭借其卓越的性能和可靠性，成为设计师和工程师在选择稳压器时的优先考虑。安装和集成LDL1117S15R不仅能提升电子产品的功能和可靠性，更能缩短开发时间和降低成本，从而加强市场竞争力。
