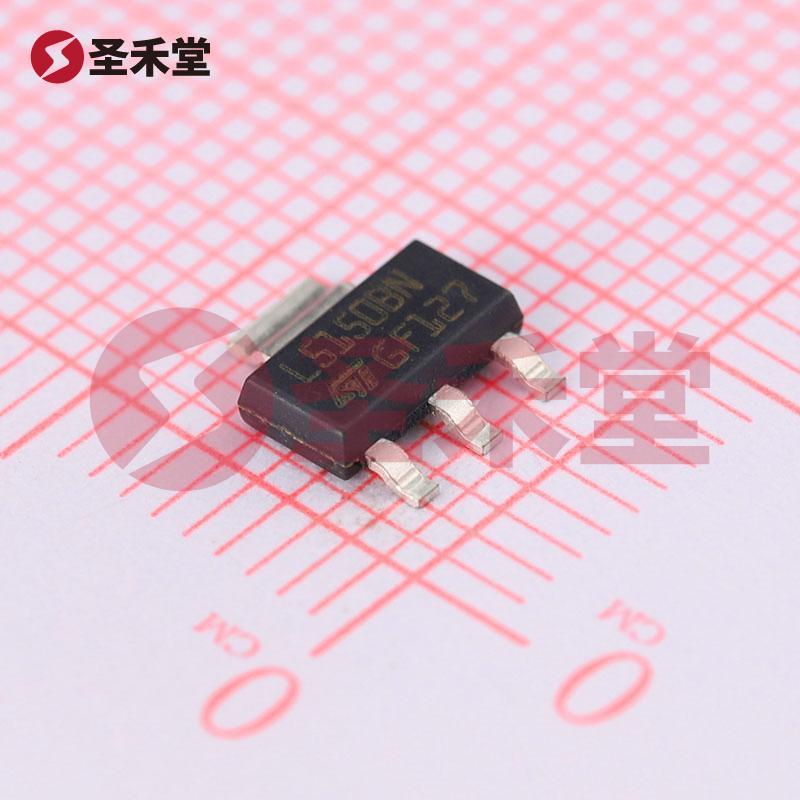

L5150BNTR 产品概述
一、概述
L5150BNTR 是由意法半导体（STMicroelectronics）生产的线性稳压器（LDO），旨在提供稳定的直流电压输出，广泛应用于各种电子设备中。其主要特性为固定输出电压5V，并支持最高150mA的输出电流。L5150BNTR 采用可靠的SOT-223封装，具备优异的热性能和封装效率，适合表面贴装（SMD）应用，旨在满足现代小型化电路对稳压器的需求。
二、技术参数
安装类型：L5150BNTR 采用表面贴装型（SMD），能够节省PCB空间，适合于密集布线的设计需求。
输出配置：该稳压器具有正输出配置，适用于需要稳定正电压的应用场合。
电流输出：最高可提供150mA的稳定输出电流，足以驱动多种中低功耗电路。
最大输入电压：支持最高40V的输入电压，使其能够在多种环境中运行，具有良好的电压裕度。
静态电流（Iq）：其静态电流为80µA，意味着在无需完整负载时，会保持较低的功耗，适合用于电池供电的设备。
纹波抑制比（PSRR）：在100Hz时具有48dB的PSRR，确保在电源波动时能够输出平滑的直流信号，降低系统噪声。
过温和短路保护：内置的过温和短路保护功能，能够防止设备在不良工作环境下损坏，提高产品的可靠性。
电压降（最大值）：在输出150mA时，电压降最大为0.5V，这意味着在负载下，稳压器有良好的电源效率。
工作温度：其工作温度范围为-40°C ~ 150°C，适合各种恶劣环境下应用，能够为工业设备及汽车电子等领域提供稳定的电源解决方案。
稳压器数量：L5150BNTR 具有单个稳压器的设计，非常适合于对输出电压需求较为简单的系统。
三、应用场景
L5150BNTR 由于其宽广的输入电压范围、优良的电源抑制能力以及小巧的封装形式，在以下几方面的应用中表现出色：
- 消费电子产品：如便携式音响、照相机、智能手表等，提供可靠的电源供应。
- 工业控制：在PLC、传感器和执行器中提供稳定的电源。
- 汽车电子：适用于车载导航设备、车载音响系统等。
- 网络设备：如路由器、交换机等，确保稳定的电源输入与输出。
- 通信设备：为无线电通信设备和基站提供稳定电压，保证信号的清晰和稳定。
四、总结
L5150BNTR 是一款性价比高、高可靠性的线性稳压器，通过其优异的技术参数与保护功能，适合于多种应用场合。无论是在严苛的工业环境中，还是在日常消费电子产品中，它都能为设计师提供稳定可靠的电源解决方案。通过选择 L5150BNTR，工程师可以为他们的产品增添稳定性与耐用性，从而推动他们在市场中的成功。
