AP1509-SL-13

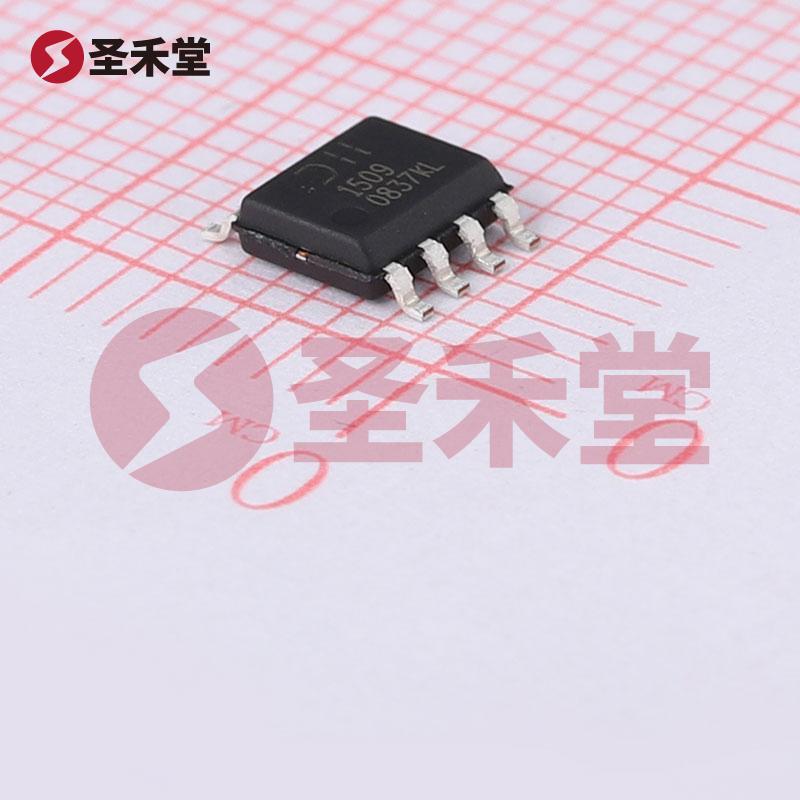

AP1509-SL-13 产品概述

简介

AP1509-SL-13 是由美台半导体（DIODES）推出的一款高效、可靠的降压稳压器，采用8-SOIC封装，非常适合于各种中低功率的DC-DC转换应用。其可调式输出电压范围广泛，适合多种电源管理需求，特别是在嵌入式系统及便携式设备中表现出色。

主要特性

1. 输入电压范围广：AP1509-SL-13的输入电压范围为4.5V至22V，能够支持多种类型的电源输入，使其适应性强，能够在不同的电源环境下稳定工作。

2. 可调式输出电压：其可调输出电压范围为1.23V至18V，且具有高达2A的输出电流能力，能够满足大多数的电子元器件供电需求，实现高效能的电能转换。

3. 高效率与低功耗：采用150kHz的开关频率，能有效提高电源转换效率，同时降低系统功耗，增强产品的整体性能。

4. 宽工作温度范围：AP1509-SL-13的工作温度范围为-20°C至85°C（TA），使其在多种工作环境下均能保证可靠性，尤其在高温或低温环境中依然表现优异。

5. 表面贴装（SMT）技术：该器件采用表面贴装技术（SMT），方便在现代电子设备的PCB设计中进行集成，节省空间，提高装配效率。

6. 湿气敏感性等级：其湿气敏感性等级（MSL）为3级，具备168小时的耐潮湿能力，适合多种生产和使用环境。

应用场景

AP1509-SL-13作为降压稳压器，广泛应用于以下领域：

• 消费电子设备：如智能手机、平板电脑和其他便携式设备，为其内部电路提供稳定的电源。
• 工业设备：在各种传感器、执行器及其他工业控制系统中，提供稳定的直流电源，确保设备的可靠运行。
• 汽车电子：在车载系统中供电，例如导航系统和智能驾驶辅助系统，为其提供稳定电压源。
• 电源管理系统：用于各种电源转换和管理模块，提高效率，降低总体能耗。

设计考虑

在使用AP1509-SL-13进行电源设计时，设计工程师需要注意以下事项：

• 输入和输出电压选择：确保输入电压不低于4.5V也不高于22V，而输出电压需根据负载需求合理设置，不低于1.23V。
• 散热管理：在高负载或高温环境下，可能需要考虑额外的散热措施，确保器件在安全的温度范围内工作。
• PCB layout设计：在设计PCB时，需遵循制造商的布局指南，以减少EMI和提高系统性能。

结论

总体来说，AP1509-SL-13是一款设计精密且性能卓越的降压稳压器，凭借其广泛的输入/输出电压范围、出色的效率和可靠性，成为许多应用的重要选择。其适用性和灵活性使得该器件在不同电子产品中得到了广泛的应用，是电源管理设计的不二之选。
