AOD424

AOD424 产品概述

1. 产品简介

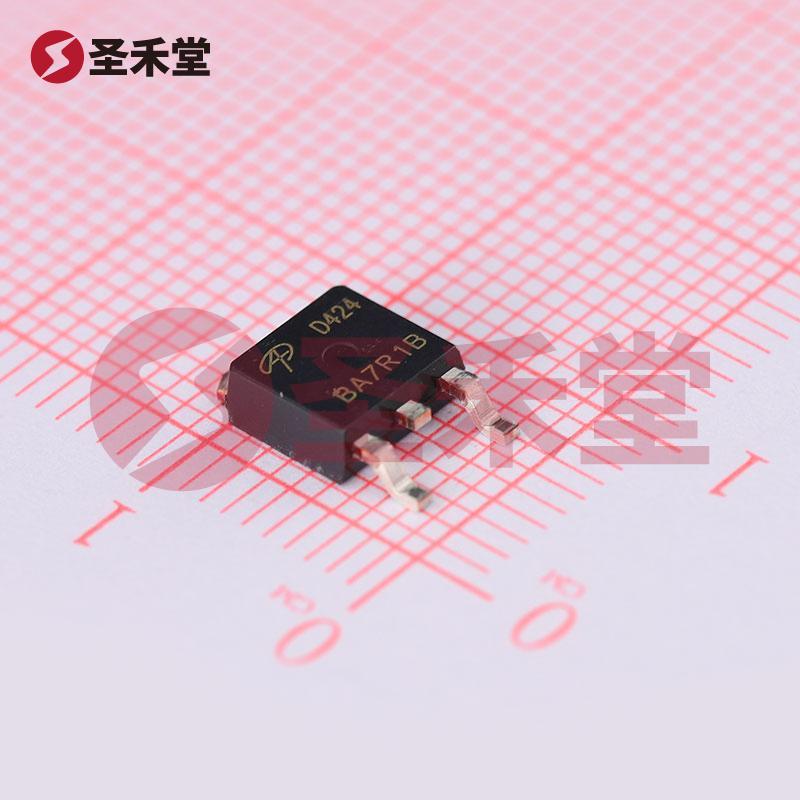

AOD424 是一款高性能N沟道场效应管（MOSFET），其最大漏源极电压为20V，最大漏电流可达45A。这款MOSFET采用TO-252（外壳类型为DPAK）的封装，适合表面贴装(SMT)应用，具备较好的散热性能和电流承载能力。AOD424 设计用于高效电源管理、开关驱动和其它需要大电流、高频率开关的电路。

2. 主要参数

• 封装/外壳: TO-252 (DPAK)
• FET类型: N沟道
• 漏源极电压（Vdss）: 20V
• 栅源电压 (Vgss): ±12V
• 安装类型: 表面贴装(SMT)
• 最大漏电流: 45A (脉冲)
• 功耗: 100W (最大)，静态功耗为2.5W

这些参数使得AOD424非常适合在各种电源转换及管理系统中使用，例如DC-DC转换器、LED驱动器以及电机驱动应用。

3. 电气特性

AOD424在电气特性方面表现出色，其低导通电阻（Rds(on)）使得其在工作时能够显著减少功耗与发热。这不仅提高了整体效率，也延长了器件的使用寿命。其快速的开关特性使得其能够在高频应用下稳定工作，表现出良好的线性控制能力。

4. 应用领域

AOD424 的应用领域非常广泛，主要包括但不限于以下几个方面：

• 开关电源: 在现代开关电源中，MOSFET 通常作为开关器件，用以提高电源转换效率，减少损耗。
• LED驱动: 高效的N沟道MOSFET能有效控制LED灯的亮度，提升驱动电路的效率。
• 电机控制: 在直流电机驱动电路中，AOD424 能有效控制电动机的启动与运行，具备更高的负载能力。
• 充电器与电池管理: 能在充电器设计中扮演重要角色，确保快速高效的能量传递与管理。

5. 散热及安装考量

在设计使用AOD424 的电路时，需特别注意散热管理。尽管其功率较高，但如果在不适当的环境下工作，可能导致MOSFET过热，从而影响其性能及可信赖度。因此，建议在设计电路板时，优化PCB布局，确保充足的导热通道，并尽量使用足够的铜面积进行散热。

此外，因其采用表面贴装封装类型，AOD424 适合自动化生产，进一步提高生产效率，降低实际生产成本。

6. 总结

AOD424 作为一款性能卓越的N沟道MOSFET，不仅满足现代电子产品对于高效、节能的需求，同时在多种应用场合展现出强大的适应性与可靠性。无论是在电源管理、驱动控制，还是在专业系统与消费电子产品中，AOD424 都是一款理想的选择。其设计兼顾了高性能与易生产性，助力工程师和设计师在项目中实现更高的性价比与创新性。
