型号:

AO4441

品牌:AOS
封装:SO-8
批次:5年内
包装:编带
重量:0.205g
其他:

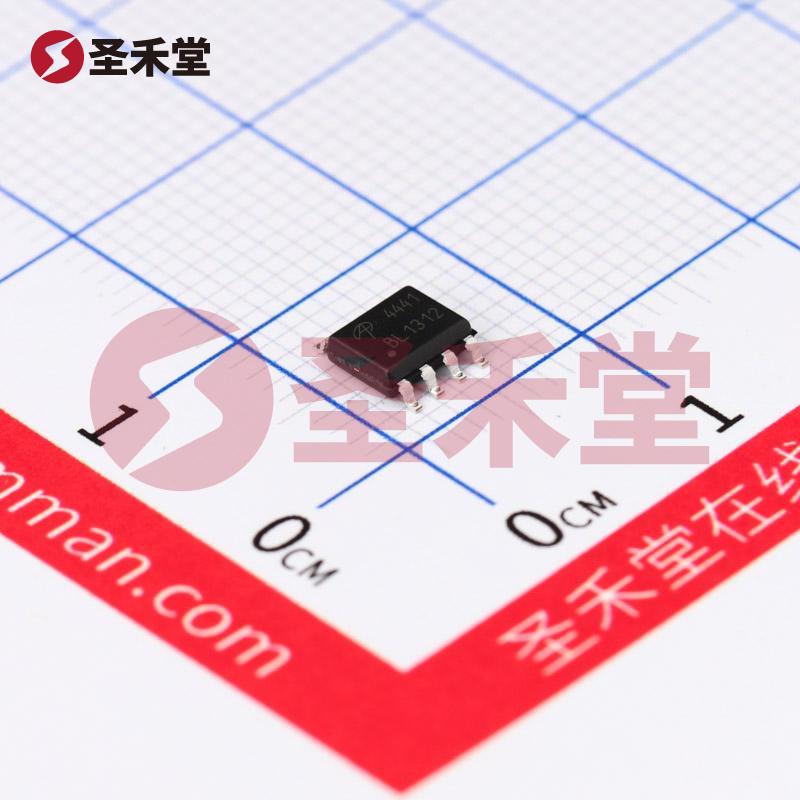

AO4441 产品实物图片
AO4441 一小时发货
描述:场效应管(MOSFET) 3.1W 60V 4A 1个P沟道 SOIC-8
库存数量
库存:
4
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
1.72
100+
1.38
750+
1.23
1500+
1.16
3000+
1.1
产品参数
属性参数值
类型1个P沟道
漏源电压(Vdss)60V
连续漏极电流(Id)4A
导通电阻(RDS(on)@Vgs,Id)100mΩ@10V,4A
功率(Pd)3.1W
阈值电压(Vgs(th)@Id)3V@250uA
栅极电荷(Qg@Vgs)20nC@10V
输入电容(Ciss@Vds)1.12nF@30V
工作温度-55℃~+150℃@(Tj)

AO4441 产品概述

AO4441 是一款高性能的 P 型沟道金属氧化物半导体场效应管(MOSFET),具有卓越的电气特性和良好的可靠性,广泛应用于各种电子电路中的开关和放大等作用。它的设计旨在满足现代电子设备对高效和小型化的需求,具体参数能够使其在多个领域中得以有效应用。

主要参数

  • 漏源电压(Vdss): 该器件的漏源电压可达到 60V,使其适合于多种中高压应用场景。此电压等级可以应对各种功率管理功能,极大地提高了设计的灵活性。

  • 连续漏极电流(Id): 在 25°C 的环境温度下,AO4441 支持连续漏极电流为 4A。这一特点使其能够在高负载条件下可靠工作,适合用于电源管理、电机驱动和其他需要高电流的应用中。

  • 栅源极阈值电压: AO4441 的栅源极阈值电压为 3V @ 250µA。这意味着 MOSFET 在栅极电压达到或超过 3V 时能够稳定开启,是很适合用于低电压控制电路的选择。

  • 漏源导通电阻: 在 4A 和 10V 条件下,AO4441 显示出 100mΩ 的导通电阻低值。这一特性有助于显著降低导通损耗,因此在高频率和高效率的开关电源和其他开关电路应用中表现突出。

  • 最大功率耗散: 在 25°C 的环境温度下,AO4441 的最大功率耗散为 3.1W。这一参数确保器件在设计中的热管理措施可以有效地降低温升,从而提高器件的可靠性和使用寿命。

封装与应用场景

AOS 的 AO4441 MOSFET 采用 SO-8 封装,这是一种广泛应用的表面贴装封装形式,允许高密度的电路布局,特别适合用于空间有限的设计中。SO-8 封装有助于器件的散热,并通过其小巧的体积提高整体电路的集成度。

AO4441 的应用领域非常广泛,包括但不限于:

  • 电源管理: 可用于开关电源(SMPS)、DC-DC 转换器,以及各类电池管理系统中,起到高效能的开关控制作用。

  • 电机驱动: 可用于直流电机和步进电机的驱动电路,确保电流控制的高效与精确。

  • 消费电子: 在各种家用电器、移动设备以及计算机周边设备中用作开关控制元件,提高电能使用效率。

  • 工业控制: 在工业自动化中,AO4441 可用于逻辑控制、信号转换及其它控制系统。

结论

AO4441 强大的性能结合其优雅的设计,使其成为 P 型 MOSFET 领域中的一款优良选择。凭借其适应性强、导通电阻低以及稳定的阈值电压,该器件能够在许多较为严苛和多变的应用环境中表现出色,满足现代电子产品对高效能和可靠性的要求。未来,在电气设计中,AO4441 有潜力成为一款常见的选择,为各类电源和控制电路提供强有力的支持。
