AO3413 产品概述
基本信息
AO3413 是一款高性能的 P 沟道场效应晶体管（MOSFET），专为低功耗应用设计。该 MOSFET 显示出优越的电气性能和可靠性，使其成为现代电子设计中不可或缺的元件之一。AO3413 的关键参数包括：漏源电压（Vdss）为 20V、连续漏极电流（Id）为 3A、栅源极阈值电压为 1V（@ 250μA），以及在 3A、4.5V 时的漏源导通电阻为 97mΩ。这一系列标准使得 AO3413 能够在多个应用领域中展现卓越性能。
电气特性
漏源电压 (Vdss): AO3413 的最大漏源电压为 20V，能够处理多种低压电路。该参数使得此 MOSFET 可以在多种电源条件下稳定工作，同时避免因电压过高而导致的损坏。
连续漏极电流 (Id): 在 25°C 时，AO3413 的连续漏极电流为 3A，显示出其在高电流应用中的能力。这一特性使其能够适应需要较大电流的负载，如马达驱动和电源管理电路。
栅源极阈值电压: AO3413 的栅源极阈值电压为 1V @ 250μA，这表明该 MOSFET 可以在相对较低的栅源电压下开启，从而提高电路的整体效率，减少开关损耗。
漏源导通电阻: 该器件在 3A、4.5V 下的漏源导通电阻为 97mΩ，低导通电阻能够显著降低能量损耗，减少热量生成，进而提升整体系统的效率。
最大功率耗散: AO3413 的最大功率耗散为 1.4W（在环境温度为 25°C 时），这意味着在应用中充分考虑散热设计，以确保 MOSFET 始终在其安全工作区域内运行，避免过热。
封装和品牌

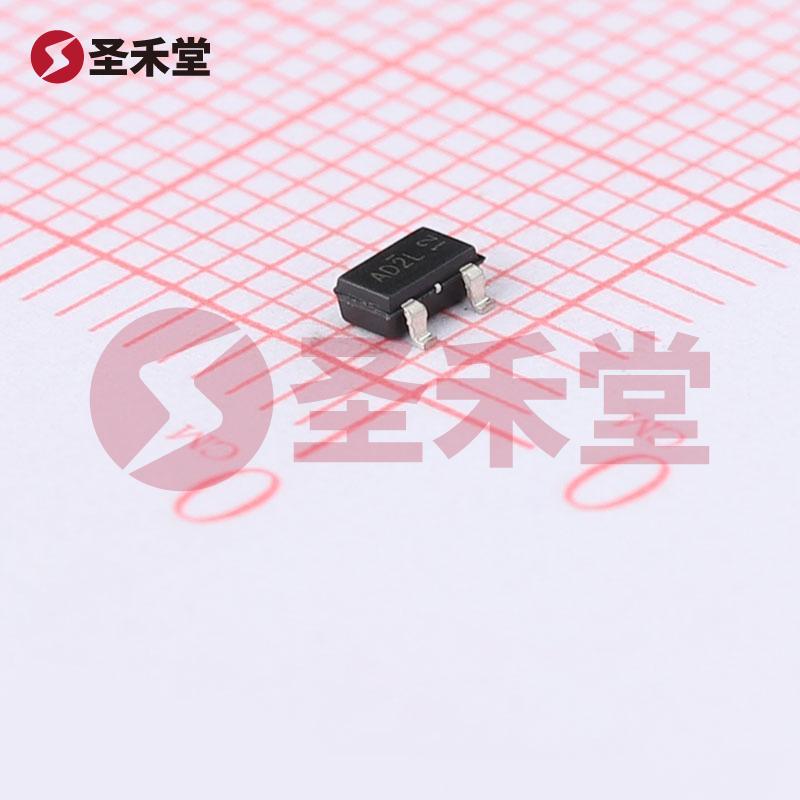

AO3413 采用 SOT-23-3 封装，这种小型封装不仅便于 PCB 上的布局，节省空间，还适合于自动化焊接工艺，适应大规模生产的需求。此款 MOSFET 由 AOS（AOSMD）公司生产，AOS 是在 MOSFET 领域具有较强影响力的品牌，凭借其卓越的产品质量和技术支持，深受全球客户的信赖。
应用场景
AO3413 由于其独特的电气特性，非常适用于以下几个场景：
开关电源: 由于其较低的泄漏电流和导通电阻，以及较高的功率效率，AO3413 可以成为开关电源设计的理想选择，帮助优化能量转换。
马达控制: 当控制电流需要在负载与电源之间迅速切换时，AO3413 能够提供高效的导通和关断性能，适用于各种马达驱动应用。
负载开关: 在需要高效电源管理的应用中，AO3413 可以用作负载开关，提供稳定的连接与断开控制。
电池管理系统: AO3413 的低导通电阻和较低的栅压要求使其成为电池管理系统（BMS）的理想选择，能够有效延长电池的使用寿命并提高整体系统效能。
总结
综上所述，AO3413 是一款性能卓越的 P 沟道 MOSFET，凭借其高电流、低导通电阻及紧凑的封装设计，适用于广泛的电子应用。无论是用于开关电源、马达控制还是电池管理系统，AO3413 都展现出其优异的稳定性和可靠性，是现代电子设计中值得信赖的组件。
