1N4148WSF-7

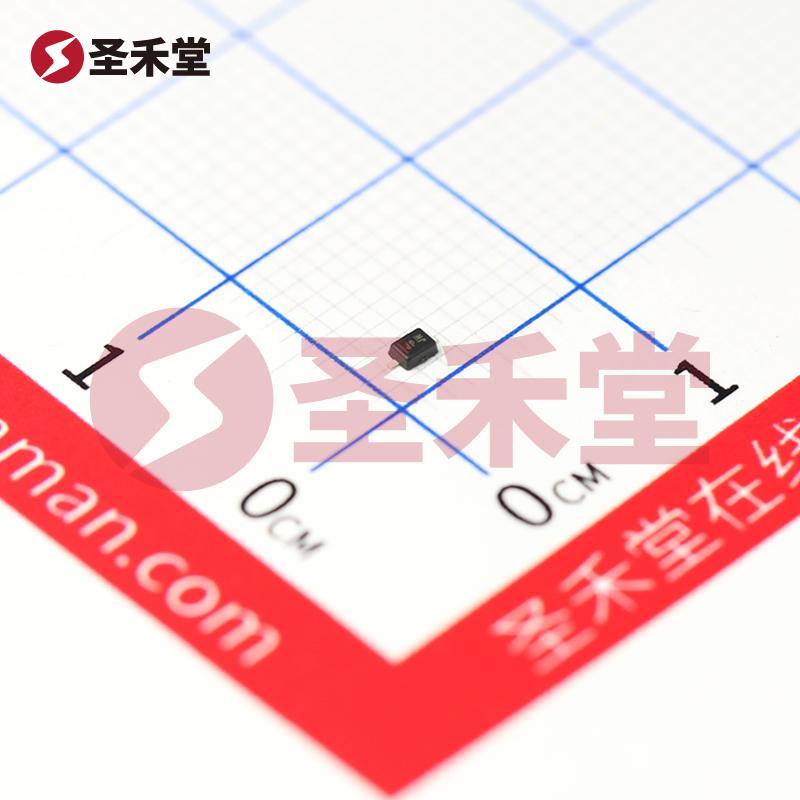

1N4148WSF-7 产品概述

概述

1N4148WSF-7是一款高性能的标准开关二极管，适用于广泛的电子应用。该器件由DIODES（美台）公司制造，是市场上最常用的二极管之一，其独特的电气特性和优越的可靠性使其成为高频开关、信号整流及保护电路等领域的重要元器件。该二极管的表面贴装封装设计（SOD-323F）方便了现代电子设备的紧凑布局，并满足高密度装配需求。

主要特性

• 电气参数：

  • 反向恢复时间（trr）：4ns，确保在高频工作中能够迅速响应。
  • 直流反向耐压（Vr）：最大值为100V，适合处理较高电压环境。
  • 平均整流电流（Io）：250mA，满足大部分基本电流要求。
  • 正向压降（Vf）：在150mA负载下为1.25V，能够有效降低功耗，提高效率。

• 性能参数：

  • 反向泄漏电流在80V时为500nA，表明该器件在断电状态下的能量损耗极小。
  • 额定速度为快速恢复 ≤ 500ns，适用于快速开关应用，提高了电路的频率响应能力。
  • 二极管的输入电容为1.5pF（在0V和1MHz下测得），这使其在高频应用游戏更为优秀。

应用领域

1N4148WSF-7广泛应用于各种电子电路中，主要包括：

1. 开关电源：用于整流和信号切换，提供高效能和低压降。
2. 信号处理：能够在快速开关操作中提供良好的信号保护，减少延迟。
3. 保护电路：用于静电放电保护、反向极性保护等，确保系统稳定运行。
4. 高频电路：由于反向恢复时间短，适合在高频环境下使用，如RF（无线电频率）应用。
5. 便携式设备：紧凑的SOD-323F封装设计使其非常适合用于智能手机、平板电脑和其他小型电子设备。

设备设计

• 封装：1N4148WSF-7采用SOD-323F封装，有助于降低电磁干扰（EMI），同时减小电路板面积，方便集成。
• 工作温度范围：-65°C ~ 150°C的操作温度范围使其可以在极端环境下工作，满足工业及汽车应用的严格要求。

综合评价

作为一款常见的标准二极管，1N4148WSF-7凭借其出色的电气性能和广泛的应用兼容性，成为了电子工程师和设计师的首选器件。通过优化的反向恢复时间、低正向压降和低反向泄漏电流，该器件为高效的开关信号处理提供了可靠的解决方案。其表面贴装设计进一步提高了生产效率和装配密度。

总体而言，1N4148WSF-7以其性能优良、适应广泛应用的特性，加上DIODES公司的品牌保障，是电子产品设计中的一款极具价值的组件。无论是在新产品开发，还是在现有设计维护中，它都能发挥出重要的作用。通过使用1N4148WSF-7，设计师们能够有效提升产品的性能与可靠性，满足现代电子产业对高效、低能耗解决方案的不断追求。
