2920L300DR

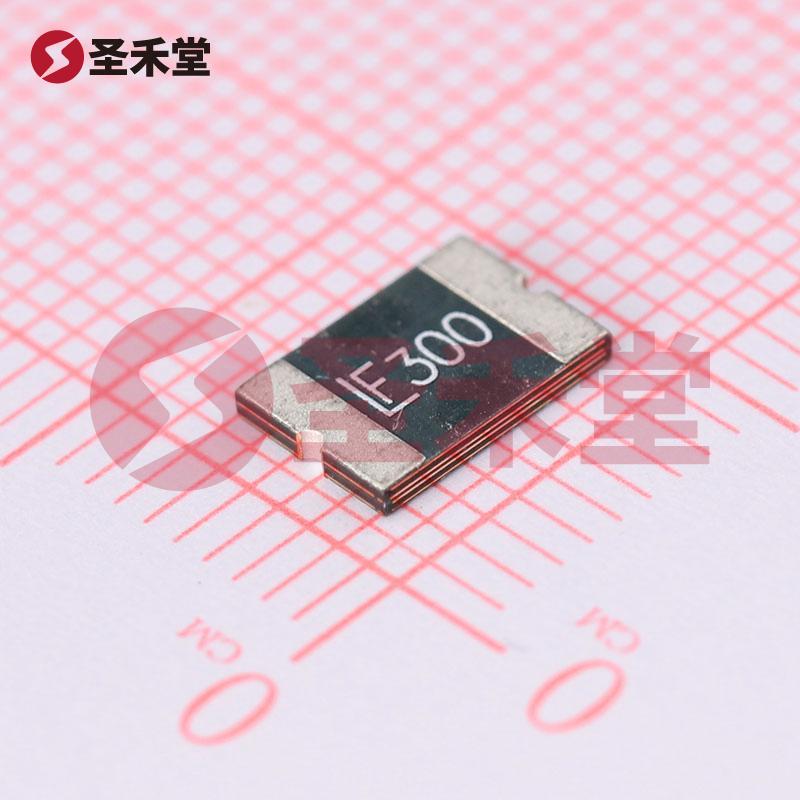

产品概述：2920L300DR PTC 自复保险丝

一、产品背景

2920L300DR是一款由全球著名电子元器件制造企业Littelfuse（美国力特）生产的聚合物自复保险丝（PTC Fuse），该元器件专为过流保护设计，适用于各种电气设备与电路中，以提供优异的保护效果。其尤其适合高密度电路板（PCB）应用，因其表面贴装型(SMD)封装，简化了PCB布线并提高了电气性能。

二、主要特点

1. 工作温度范围：该产品的工作温度范围为-40°C至85°C，可以在极端的环境条件下使用，使其适合在多种应用场景中工作，例如汽车电子、消费电子和工业设备等。

2. 电气参数：

   • 最大电压：该保险丝设计承受的最大工作电压可达6V，适用于对电压敏感的电路。
   • 最大电流：能够承受高达40A的电流，确保在短时间内的不正常电流也能被安全隔离。
   • 保持电流：最大保持电流为3A，确保在正常工作条件下，不会误跳闸。
   • 跳断电流：若电流超过5A，该保险丝将迅速跳闸，避免对电路的损坏。

3. 电阻特性：起始电阻（Ri）最小值为15 mΩ，跳断电阻（R1）最大为48 mΩ，表明其在正常工作条件下具有优异的导电性，同时又能在发生故障时迅速切断电流。

4. 动作响应：该自复保险丝的最大动作时间为20秒，确保在过载情况迅速切断电流，保护后续电路与设备。

5. 封装特性：2920L300DR采用2920（7351公制）封装，尺寸为0.289"长 x 0.202"宽（7.35mm x 5.12mm），最大厚度为0.049"（1.25mm），这使其在高度紧凑的电路板布局中得以应用。

三、应用领域

2920L300DR自复保险丝广泛应用于以下领域：

• 消费电子产品：如智能手机、平板电脑和其他便携式设备，以保护内部电路不受过流损坏。
• 汽车电子：在汽车的电气系统中，例如用于保护车载音响、导航、LED照明等设备。
• 工业设备：在各种工业设备和机器中，起到防止过载和短路的作用，确保设备的长期稳定运行。
• 通信设备：在网络设备、通讯基站和路由器等产品内部，也需要使用该保险丝来保护电源管理模块。

四、总结

作为一款高效、可靠的聚合物自复保险丝，2920L300DR凭借其广泛的工作温度、出色的电气参数与响应时间，成为了各种电子设备中保护电路的重要元件。其表面贴装的设计特点，使其在紧凑的空间内也能实现高效的电力保护。无论是在消费电子、汽车电子，还是工业设备中，2920L300DR都展示了其强大的过流保护能力，为用户带来安全与可靠的使用体验。选择2920L300DR，您将为您的电路添加一层强有力的安全保障。
