ZXTC2062E6TA 产品概述
ZXTC2062E6TA 是一款高性能的双极型晶体管 (BJT)，专为电力放大和开关应用而设计。该器件包含NPN和PNP两种晶体管类型，具有优异的电流和电压特性，非常适合用于多种电子电路，尤其是在低温及对功耗需求较高的领域。
关键参数
集电极电流 (Ic): ZXTC2062E6TA 的NPN型晶体管最大集电极电流达到4A，而PNP型晶体管则为3.5A。这使得其非常适合用于具有较大电流需求的电路，比如开关电源和电动机控制。
集射极击穿电压 (Vce): 此器件的最大集射极击穿电压为20V，确保在多个应用中都能提供可靠的性能。即便在高负载情况下，该晶体管依旧能够稳定工作。
额定功率: ZXTC2062E6TA 具备最大功耗能力为1.1W，这使其可以在较高功率环境下稳定运行，适合用于功率放大器等设计。
饱和压降: 在不同的集电极电流 (Ic) 和基极电流 (Ib) 条件下，NPN和PNP型晶体管的饱和压降达到了190mV和250mV。这种低饱和压降对于提高系统的效率是至关重要的。
电流增益 (hFE): 该器件在1A电流、2V的条件下最小增益可达280，PNP型则为170。这意味着其在增益方面表现优异，使得在驱动负载时更加高效。
截止电流: 集电极截止电流 (ICBO) 达到50nA，说明该器件在关闭状态下的漏电流非常小，这进一步提高了其能效。
频率和工作温度
ZXTC2062E6TA 的频率跃迁特性为215MHz（NPN）和290MHz（PNP），使其在高频应用中表现出色。这对于需要高频开关的电源转换和射频应用是非常有利的。同时，其工作温度范围广泛，从-55°C到150°C，这意味着该器件能够在恶劣的环境下可靠地工作。
封装和安装

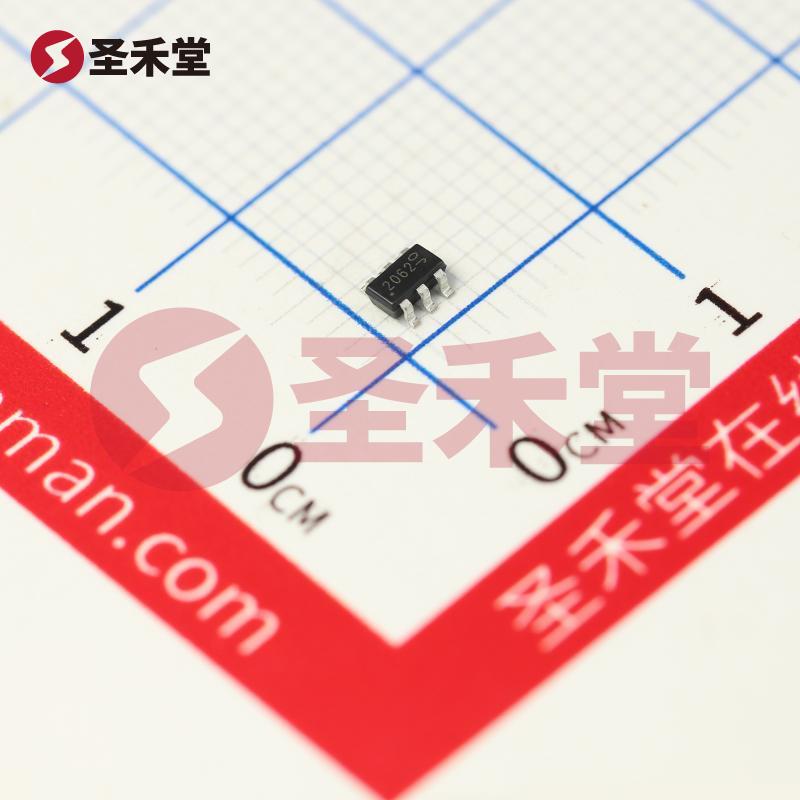

该器件采用SOT-26封装，适合于表面贴装技术 (SMT) 的应用。这种小型化的封装设计不仅有助于在空间有限的印刷电路板 (PCB) 上进行有效布局，同时也为散热提供了良好的支持。
应用领域
ZXTC2062E6TA 可广泛应用于多种电子设备中，包括但不限于：
- 开关电源和线性电源
- 电动机驱动和控制电路
- 自动化设备中的信号放大和开关
- 消费电子产品中的音频放大器
- RF功率放大器
总结
ZXTC2062E6TA 提供了出色的电压和电流特性，支持多种高级应用需求。其高增益、低饱和压降以及优异的热性能，使其成为设计工程师在多种电力或信号处理电路中不可错过的选择。不论是在工业设备、消费电子，还是在汽车电子等领域，ZXTC2062E6TA 的可靠性和性能都将为广大工程师提供极大的便利与支持。选择 ZXTC2062E6TA，就是选择一种高效率和高性能电路解决方案。
