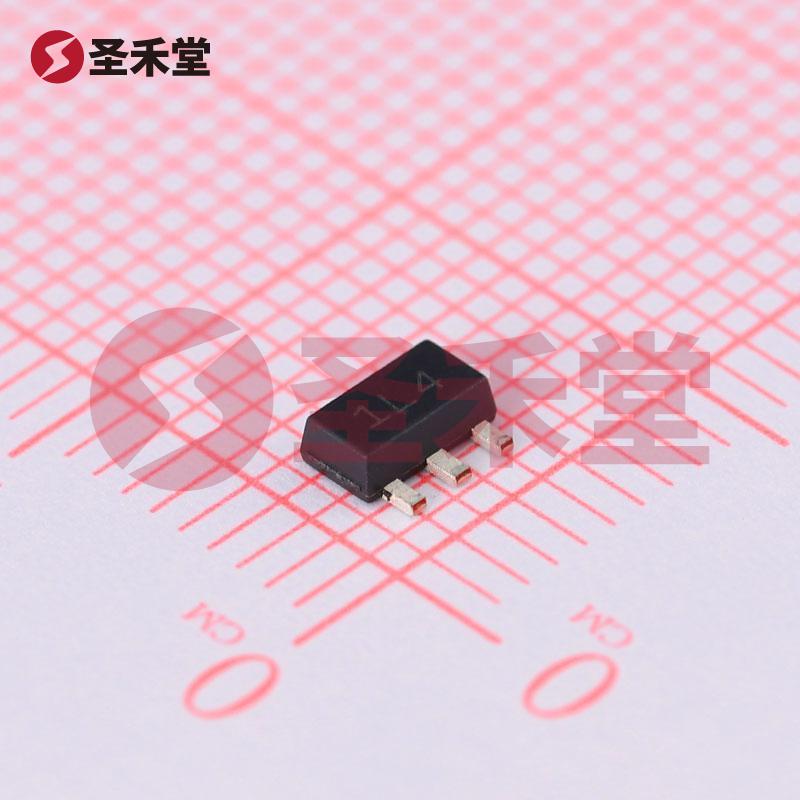

ZXTP25012EZTA

产品概述：ZXTP25012EZTA PNP 三极管

一、产品简介

ZXTP25012EZTA是一款表面贴装型(PNP)晶体管，由知名电子元器件制造商DIODES（美台）生产。该产品主要应用于负载驱动、开关电源、音频放大器以及各种电子电路的信号放大等领域。凭借其卓越的电气性能和优越的耐环境能力，ZXTP25012EZTA已成为设计师和工程师的理想选择。

二、主要规格

1. 安装类型：表面贴装型，便于在现代紧凑型电路板上进行布局和焊接。
2. 最大集电极电流 (Ic)：4.5A，适合大功率负载的驱动。该参数确保在高负载条件下的稳定性。
3. 集电极截止电流 (ICBO)：最大值为50nA，表现出优良的电流泄漏特性，使其在低功耗应用中更具吸引力。
4. 工作温度范围：-55°C至150°C（TJ），确保在极端环境条件下仍能够可靠工作，这使得该器件适用于航空航天、汽车电子及工业控制等严苛环境。
5. 频率 - 跃迁：频率为310MHz，表明该器件可适用于高频应用场合，确保良好的频率响应。
6. 最大功率与电压：功率最大值为2.4W，集射极击穿电压（V(BR)CES）最大为12V，能够有效处理多种供电要求。
7. 饱和压降 (Vce(sat))：在不同的集电极电流(Ic)和基极电流(Ib)条件下，最大饱和压降为285mV @ 450mA和4.5A，表明该器件在工作时电力损失较小。
8. 直流电流增益 (hFE)：最小值为500 @ 10mA和2V，提供出色的电流放大能力，可用于需要高增益的电路设计。

三、应用领域

ZXTP25012EZTA广泛应用于各个领域，尤其是在对性能要求高的应用场景，以下是一些常见的应用领域：

1. 开关电源：在电源管理系统中，作为开关元件其高效率和快速响应能力非常关键。
2. 音频放大器：凭借其高增益和低失真，适用于音频信号的放大。
3. 负载驱动：能有效控制继电器和电机等高功率负载，确保稳定可靠的开关控制。
4. 信号放大：在各种模拟电路中，用于信号的放大和传输，尤其在需要高输入阻抗和低输出阻抗的条件下表现优异。

四、优点与特性

• 高效能与低功耗：ZXTP25012EZTA在多种工作条件下能够维持高效能，同时降低不必要的功耗，非常适合现代电子产品对能效的要求。
• 宽广的工作温度范围：优异的工作温度范围使其适用性极为广泛，能够在不同环境中保持稳定的性能。
• 现代封装设计：采用SOT-89封装，体积小巧，适合高密度电路板布局。

五、总结

ZXTP25012EZTA是一款具有强大性能和广泛应用领域的PNP晶体管。其卓越的电气特性，如高集电极电流、低饱和压降及优良的工作温度范围，使其成为各种电路设计的理想选择。无论在开关电源、音频放大器还是负载驱动等应用场景中，ZXTP25012EZTA都能提供可靠和高效的解决方案，是电子工程师在设计电子电路时不可或缺的优秀元件。
