描述：三极管(BJT) 2.1W 60V 5A NPN SOT-89-3
库存数量
库存：
67145
（起订量: 1, 增量: 1）
最小包：1000
商品单价
梯度内地(含税)
1+
0.629
1000+
0.58
产品参数
属性参数值
晶体管类型NPN
集电极电流(Ic)5A
集射极击穿电压(Vceo)60V
功率(Pd)2.1W
直流电流增益(hFE@Ic,Vce)55@5A,1V
特征频率(fT)130MHz
集电极截止电流(Icbo)50nA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib)65mV@1A,50mA
工作温度-55℃~+150℃

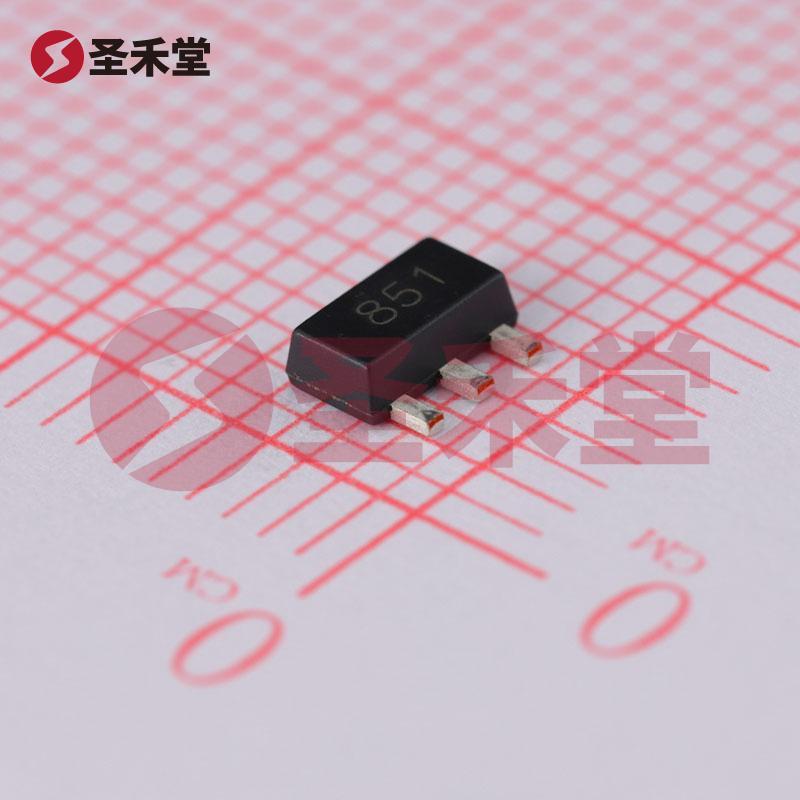

产品概述：ZXTN2010ZTA NPN 三极管
一、基本信息
ZXTN2010ZTA是由DIODES（美台）公司生产的一款高性能NPN型功率三极管，专为高效能和小型化设计需求而生。该元器件采用表面贴装(SMT)技术，封装规格为SOT-89-3，适合在现代电子设备中广泛应用。其主要参数包括额定功率2.1W，集电极电流Ic最大值为5A，集射极击穿电压Vce最大值为60V，是一款在中高速功率处理应用中表现卓越的三极管。
二、主要特性
电气特性
- 额定功率（P）： ZXTN2010ZTA的额定功率为2.1W，能够支持一定程度的功率输出，这使得其在大多数中等功率应用中都能稳定工作。
- 集电极电流（Ic）： 最大集电极电流为5A，能够驱动较大的负载，适用于高电流应用场景。
- 集射极击穿电压（Vce）： 其最大集射极击穿电压达60V，能够在较高电压条件下安全运行，满足多种电压等级的应用需求。
温度特性
- 工作温度范围： ZXTN2010ZTA具有-55°C至150°C的宽广工作温度范围，适合在高温及极端环境下应用，为设备的稳定性提供了保障。
频率性能
- 跃迁频率： 最高跃迁频率为130MHz，支持高速信号处理及切换，适合高频应用，包括开关电源、射频放大器等。
增益特性
- DC电流增益（hFE）： 最小值为100 @ 2A，1V的条件下，提供良好的放大特性，使其在信号放大应用中具备优异表现。
饱和压降特性
- Vce饱和压降： 在300mA及6A流过时，最大饱和压降为230mV，这意味着在大电流工作情况下，功耗较低，有助于提高总体能效。
三、应用场景
ZXTN2010ZTA的应用场景极为广泛，主要适用于以下领域：
- 开关电源（SMPS）： 在开关电源中可作为开关元件，实现电源的高效率转换。
- 音频放大器： 由于其高增益特性，可用于高质量音频放大装置中，提供更清晰的声音效果。
- 电机驱动： 可用于直流电机驱动电路，实现高效的电机控制。
- 信号放大： 具备良好的线性放大能力，可以用于视频和音频信号的放大应用。
- 射频应用： 凭借其高跃迁频率，该三极管在射频电路中也有良好的表现。
四、封装与安装
ZXTN2010ZTA采用SOT-89-3封装，表面贴装型设计使其适用于现代自动化生产线。这种小型封装不仅有助于减少电路板面积，还能提高散热性能，有效降低工作温度，提升元器件的可靠性。
五、总结
综上所述，ZXTN2010ZTA是一款具备高功率、高电流及宽温度范围的NPN三极管，广泛应用于电源、放大器和高频电路等领域。其低饱和压降特性及优良的增益性能使其在高效能设计中占据重要地位，是现代电子设备设计中不可或缺的重要元件。对于寻求高效能、小型化解决方案的设计工程师而言，ZXTN2010ZTA无疑是一个值得投资的佳选。
