TS912BIDT 产品概述
概述
TS912BIDT 是由意法半导体（STMicroelectronics）推出的一款高性能双路运算放大器。这款运放具有优异的增益带宽积（GBP）和压摆率，适用于各种控制和信号处理应用。其独特的设计使其在广泛的温度条件下均能稳定工作，特别适合极端环境下的电子设备。
基础参数
- 增益带宽积（GBP）: 1.4 MHz
- 放大器组数: 2
- 输出类型: Rail-to-Rail（满摆幅）
- 运放类型: 通用运放
- 各通道功耗: 400 μA
- 压摆率（SR）: 1.3 V/μs
- 工作温度范围: -40°C 至 125°C
- 电源电压: 2.7V 至 16V；±1.35V 至 8V
- 输入偏置电流: 1 pA
- 输入补偿电压: 2 mV
- 输出电流（每通道）: 75 mA
- 封装类型: 8-SOIC（宽度 3.90 mm）
- 安装类型: 表面贴装型（SMD）
性能特性
TS912BIDT 运算放大器的增益带宽积达到 1.4MHz，使其能够在相对较高的频率下进行线性信号处理。这一特性使其特别适合于高频应用，例如音频信号放大、数据采集系统及传感器信号处理等场合。运放的压摆率为 1.3 V/μs，能够快速响应输入信号的变化，提供高效的信号转换能力，特别是在快速变化的信号处理中表现优异。
该器件的输出性能为 Rail-to-Rail，这意味着它几乎可以在整个电源范围内提供全幅输出，适合需要高动态范围的应用。运放的每个通道在 400 μA 的功耗下能够输出高达 75 mA 的电流，确保了与负载的良好匹配，使其在各种负载条件下均能稳定运行。
工作环境
TS912BIDT 的工作温度范围为 -40°C 至 125°C，意味着它能在严酷环境下（如工业、汽车及户外应用）保持稳定性能。其宽广的电源电压范围（2.7V 至 16V 或 ±1.35V 至 8V）赋予了设计灵活性，用户可以根据具体的应用需求选择适合的电源。
应用领域
由于其出色的性能和广泛的适用性，TS912BIDT 运算放大器可以广泛应用于以下领域：
- 音频设备: 用于音频信号放大和处理。
- 数据采集: 提供精确的模拟信号处理。
- 传感器接口: 与多种传感器进行信号调理和转换。
- 自动化控制: 在工控领域实现准确的信号控制与反馈。

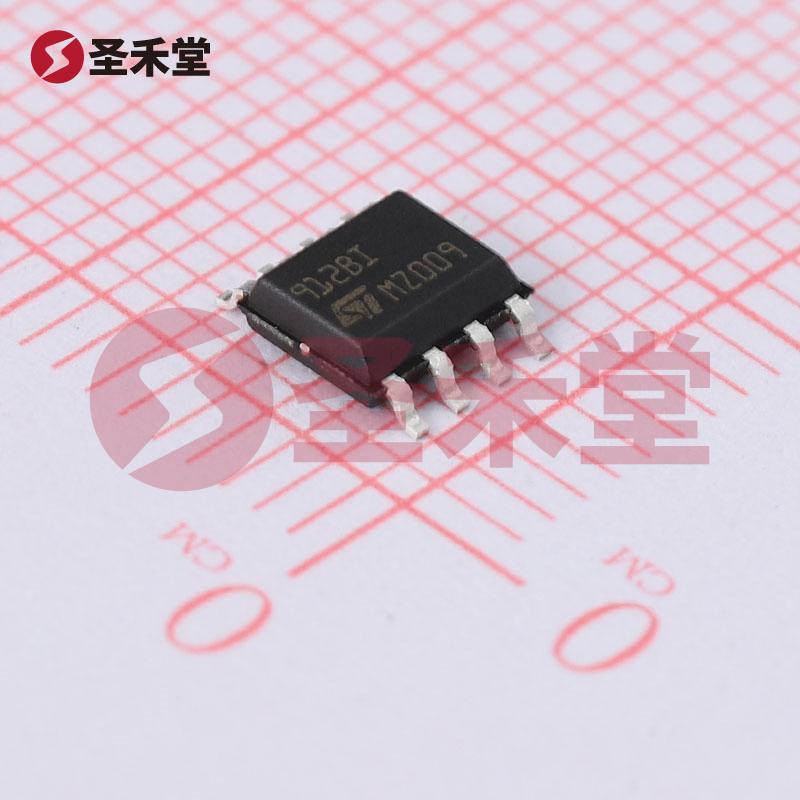

封装与安装
TS912BIDT 使用 8-SOIC 封装，这种表面贴装型设计适合现代电子设备惯用的紧凑布局，便于在自动化生产线上进行高效安装和焊接。该封装尺寸适中的优势，进一步提升了其在各类应用中的集成能力。
总结
TS912BIDT 双路运算放大器不仅在性能参数上具有显著优势，其设计所具备的高频率响应、低功耗和宽工作温度范围使其成为各种电子应用的理想选择。无论是在音频信号处理、数据采集还是工业控制等领域，它都能提供可靠的信号放大和处理能力，为电子设计师直接推动产品创新与性能提升奠定了良好的基础。
