STW12N120K5

STW12N120K5 产品概述

一、产品基本信息

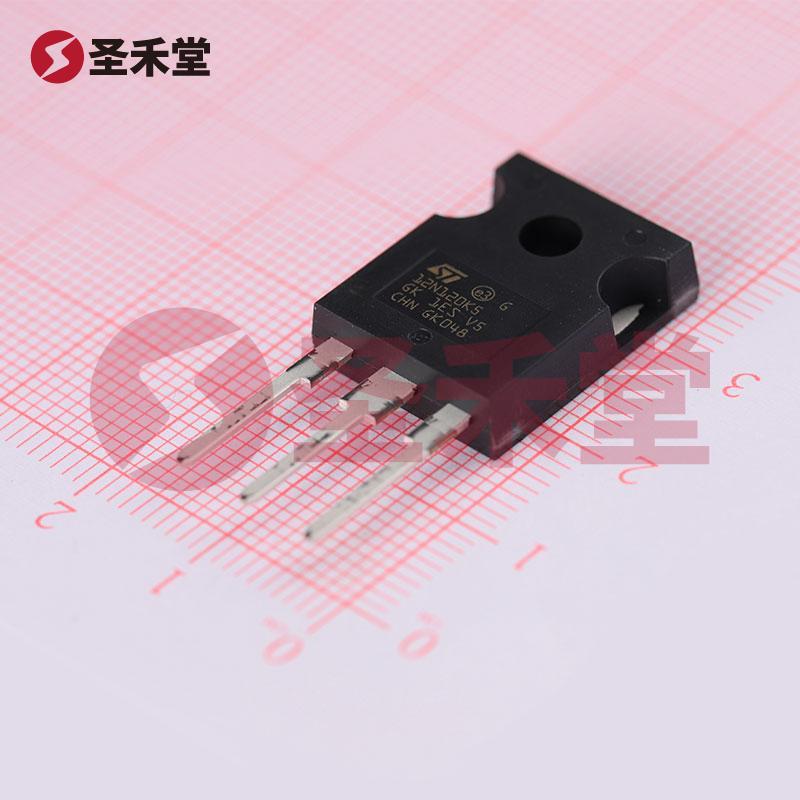

STW12N120K5 是由意法半导体（STMicroelectronics）生产的一款高性能 N 通道 MOSFET，采用 TO-247-3 封装，适合高电压和高功率应用。其额定漏源极电压（Vdss）高达 1200V（1.2kV），连续漏极电流（Id）能够支持 12A（在特定的散热条件下），并且具有优异的导通电阻和功耗特性。

二、主要技术参数

1. 电气特性：

   • 漏源极电压（Vdss）：1200V，这使得 STW12N120K5 可以在高压电路中稳定运行。
   • 连续漏极电流（Id）：12A（在 Tc 条件下）。适合多种功率转换应用。
   • 导通电阻（Rds(on)）：在 Vgs = 10V，Id = 6A 时，导通电阻最大为 690mΩ。这一低导通电阻特性有效降低了功率损耗，提高了电路效率。
   • 栅-源电压（Vgs）最大值：±30V，适合常规的驱动电压条件。

2. 开关特性：

   • 栅极电荷（Qg）：最大值为 44.2nC （在 Vgs = 10V 下）表明开关速度较快，降低驱动损耗。
   • 阈值电压（Vgs(th)）：最大值为 5V（在 100µA 下），确保触发开关的电压较低，易于实现电路控制。

3. 电容特性：

   • 输入电容（Ciss）：最大 1370pF（在 100V 下），确保代表性的开关速率，减少干扰与开关损失。

4. 散热与功率特性：

   • 功率耗散：最大可达 250W（Tc），意味着在适当的散热措施下能够有效处理较高功率的负载。
   • 工作温度范围：-55°C ~ 150°C，表明该器件在严苛环境下的稳定性和可靠性。

三、应用场景

STW12N120K5 适用于多个高压高功率的电子应用场景，包括但不限于：

1. 电源转换器：如 DC-DC 转换器，在有高输入电压的应用中表现出色，能够有效提升转换效率。
2. 逆变器：适合在太阳能逆变器和其他可再生能源系统中作为开关元件，支持高电压和高电流的转换。
3. 电动机驱动：在高电压和高性能要求的电动机驱动系统中使用，提供优良的控制与效率。
4. 工业设备：广泛应用于工业自动化、焊接以及高压电源等领域。

四、总结

STW12N120K5 是一款体现了现代半导体技术的高效能 N 通道 MOSFET，凭借其高电压、高电流容量和低导通电阻等优良特性而广受欢迎。无论是在电源管理、电动机控制还是可再生能源转换等领域，它都能够为设计工程师提供高效稳定的解决方案。其 TO-247-3 封装形式也为散热和力学强度提供了有效的保障，为高性能电路设计奠定了基础。由于其多样的应用潜力，STW12N120K5 仍将继续在高技术和高需求的市场中发挥重要作用。
