STN4NF06L

STN4NF06L 产品概述

一、基本信息

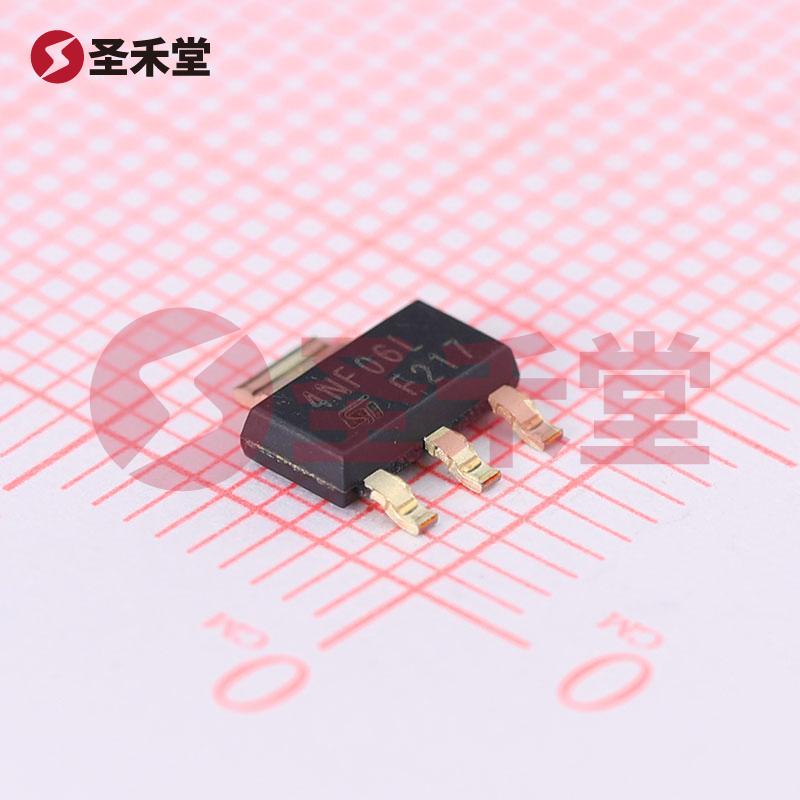

STN4NF06L是一款由意法半导体（STMicroelectronics）生产的N沟道金属氧化物半导体场效应管（MOSFET），封装类型为TO-261-4和SOT-223。这款MOSFET特别设计用于在各种电子电路中提供高效的功率控制，适用于开关电源、DC-DC变换器以及各种工业应用。

二、关键参数

• 电气参数：

  • 漏源极电压（Vdss）：60V，使其适合多种中等电压的应用。
  • 连续漏极电流（Id）：在25°C的情况下最大可达4A，满足在高电流场合的需求。
  • 最大栅源电压（Vgss）：±16V，考虑到电路设计的灵活性，能够容忍一定范围的栅电压变化。

• 导通电阻（Rds(on)）：

  • 在10V的栅电压下，导通电阻最大值为100毫欧（@1.5A），这是该元器件的一项关键特性，低Rds(on)值确保了减少功率损耗，有效提升了电路的整体效率。

• 开关特性：

  • 栅极电荷（Qg）：在5V驱动下最大Qg为9nC，这意味着在开关操作过程中，较小的栅极电荷提升了开关速度和响应时间。
  • 输入电容（Ciss）：在25V时的最大输入电容为340pF，低输入电容的设计能够显著提高开关频率，对于快速开关应用尤其重要。

三、热特性

STN4NF06L具备优良的散热性能，最大功率耗散为3.3W（在晶片温度Tc条件下）。该MOSFET的工作温度范围从-55°C到150°C（TJ），使其能够在严苛的环境条件下稳定工作。此外，优良的散热和温度特性使其在高功率应用中表现出色，能够有效防止过热。

四、应用领域

STN4NF06L具备较高的电压和电流能力，适合以下应用场合：

• 电源管理：如开关电源和DC-DC变换器，MOSFET能够有效转换电能，降低能源损耗。
• 电机驱动：在持续大电流下工作时，能够高效而稳定地驱动各类电机。
• 负载开关：用于控制和切换负载电路，提供可靠的开关控制。

五、优势

1. 高效能：较低的导通电阻和输入电容，提供高效且可靠的控制。
2. 宽工作温度范围：能够在各种环境条件下稳定工作，适合工业用途。
3. 小尺寸封装：TO-261-4和SOT-223封装使得STN4NF06L适应高密度电路板设计，节省空间。

六、总结

STN4NF06L是意法半导体提供的一款高性能N沟道MOSFET，凭借其优越的电气性能、良好的热稳定性以及广泛的应用范围，成为现代电子设备不可或缺的核心元器件之一。无论是在电源管理还是在其他需要高效开关控制的场合，STN4NF06L都能提供稳定可靠的解决方案，是设计工程师在寻求高效能器件时的理想选择。
