SQ2362ES-T1_GE3

SQ2362ES-T1_GE3 产品概述

1. 产品简介

SQ2362ES-T1_GE3 是一款高性能 N 通道 MOSFET，由知名半导体制造商 VISHAY（威世）生产。它的设计旨在满足现代功率管理和开关应用的需求，特别是在电源转换、马达驱动及其他电气设备中。该器件结合了优异的电气特性与紧凑的封装形式，以支持高效能与系统集成的现代设计。

2. 主要参数

• 漏源电压（Vdss）： 该器件的最大漏源电压为 60V，这使得它适用于高压应用，从而能够在多种工作条件下安全运行。
• 连续漏极电流（Id）： 在标准测试条件下（25°C 时），SQ2362ES-T1_GE3 可以提供高达 4.3A 的连续漏极电流（Tc），适合高负载要求的场合。
• 导通电阻（Rds(on)： 在 10V 的驱动电压下，器件在 4.5A 时的最大导通电阻为 95mΩ，确保在传输电流时的低功耗损失。
• 阈值电压（Vgs(th)： 该器件的栅源极阈值电压为 2.5V @ 250µA，展现出良好的开关特性，并确保与各种控制电路良好的兼容性。

3. 可靠性与稳定性

SQ2362ES-T1_GE3 的工作温度范围为 -55°C 至 175°C，使其在极端环境条件下也能稳定运行。这一点对于许多工业和商用应用来说至关重要，尤其是在高温或低温环境中。

4. 封装与安装

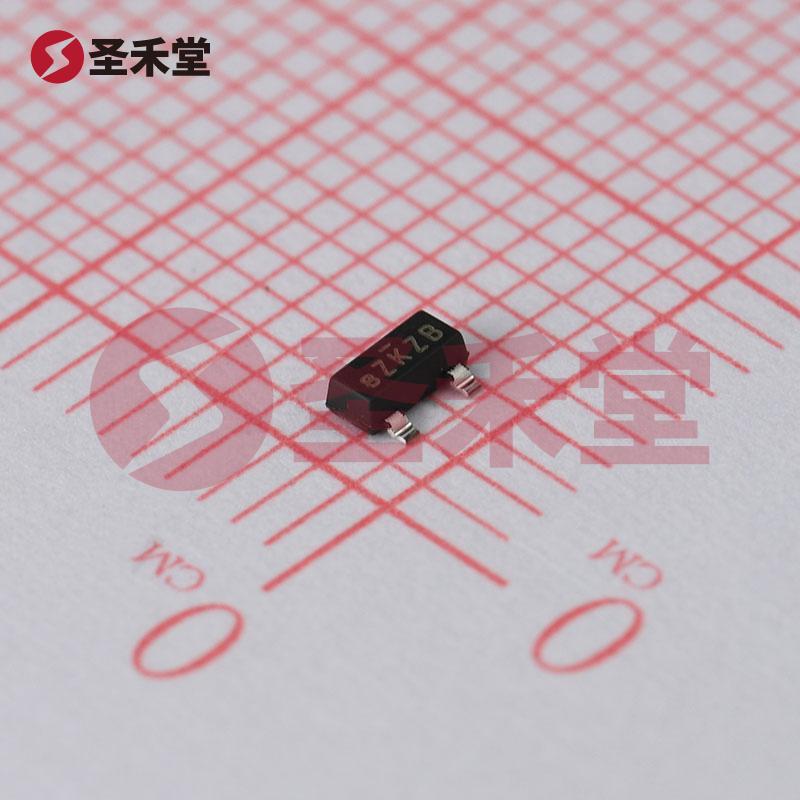

该 MOSFET 采用 SOT-23-3（TO-236）表面贴装封装，具有小尺寸和轻量化的特性，便于在紧凑型电子设备中安装。SOT-23-3 封装在现代电子产品中非常常见，支持自动化贴片工艺，提升了生产的效率。而且，其优良的散热性能和小占用空间也有利于提高整体电路的性能。

5. 应用领域

SQ2362ES-T1_GE3 的设计使其能够广泛应用于多种领域，包括但不限于：

• 电源管理： 适用于开关电源、线性电源、DC-DC 转换器等。
• 马达驱动： 在电动机的驱动控制中使用，比如无刷直流电动机（BLDC）。
• 电气控制： 在各种开关和继电器的控制应用。
• 消费电子： 适用于计算机、家电及便携式设备中。

6. 性能优势

• 高效能： 低 Rds(on) 值确保低功耗和高效转换，减少热量产生。
• 宽工作范围： 提供广泛的工作温度范围和高的电压宽度，提升了系统的可靠性。
• 良好的驱动能力： 优化的栅极电荷 (Qg = 12nC @ 10V) 提高了开关速度，符合高频应用要求。

结论

SQ2362ES-T1_GE3 是一款在电力电子领域中表现出色的 N 通道 MOSFET，凭借其优异的电气性能、可靠的工作稳定性和便于集成的封装设计，成为现代电子和电气设备的理想选择。VISHAY 作为该产品的制造商，以其在半导体行业的专业经验，确保了该器件的质量和性能。无论是在工业应用、消费电子还是高负载开关应用中，SQ2362ES-T1_GE3 均能满足用户的需求，是一个值得信赖的解决方案。
