ZXMN6A11ZTA

ZXMN6A11ZTA 产品概述

一、产品简介

ZXMN6A11ZTA 是一款基于 MOSFET 技术的 N 沟道场效应管，专为高效控制电源和负载提供稳定的性能。该器件封装采用 SOT-89-3，具有紧凑的体积和优良的散热性能，广泛应用于各种电子设备中。本产品的主要参数包括漏源电压（Vdss）为 60V、连续漏极电流（Id）为 2.7A，适合用于电源管理、开关电源和负载驱动等多个领域。

二、主要技术规格

• 漏源电压 (Vdss): 最高可耐受 60V，适用于中等电压的应用。
• 连续漏极电流 (Id): 在 25°C 环境下持续工作时，可承受最大电流为 2.7A，确保稳定的电流输出。
• 栅源极阈值电压 (Vgs(th)): 1V @ 250µA，说明该器件在较低电压下即可有效开启，具备良好的驱动兼容性。
• 漏源导通电阻 (Rds(on)): 120mΩ @ 2.5A, 10V，低导通电阻有助于减少功耗与热量产生，提高电源效率。
• 功率耗散 (Pmax): 1.5W (Ta=25°C)，适合在温度较低的环境下工作，确保长期可靠性。
• 工作温度范围: -55°C ~ 150°C，能够满足极端环境下的应用需求。
• 栅极电荷 (Qg): 5.7nC @ 10V，表明器件在开关过程中具有较低的驱动损耗。
• 输入电容 (Ciss): 330pF @ 40V，能够快速响应信号变化，提高开关速度。

三、应用场景

ZXMN6A11ZTA 因其优良的电性能和耐受性，被广泛应用于以下领域：

1. 电源管理: 在开关电源和线性稳压电源中作为主开关，能够有效地控制电源输出电压和电流，提高效率。
2. 负载驱动: 适用于电机驱动、灯光控制和其他负载驱动应用，能够在小型设备中实现高效的驱动性能。
3. 充电器和逆变器: 在快速充电器和逆变器中扮演关键角色，保证设备高效、稳定地转换电能。
4. 消费电子: 广泛用于智能手机、平板电脑、电视及其他家电中，改善其能效和减少热量产生。

四、封装与安装

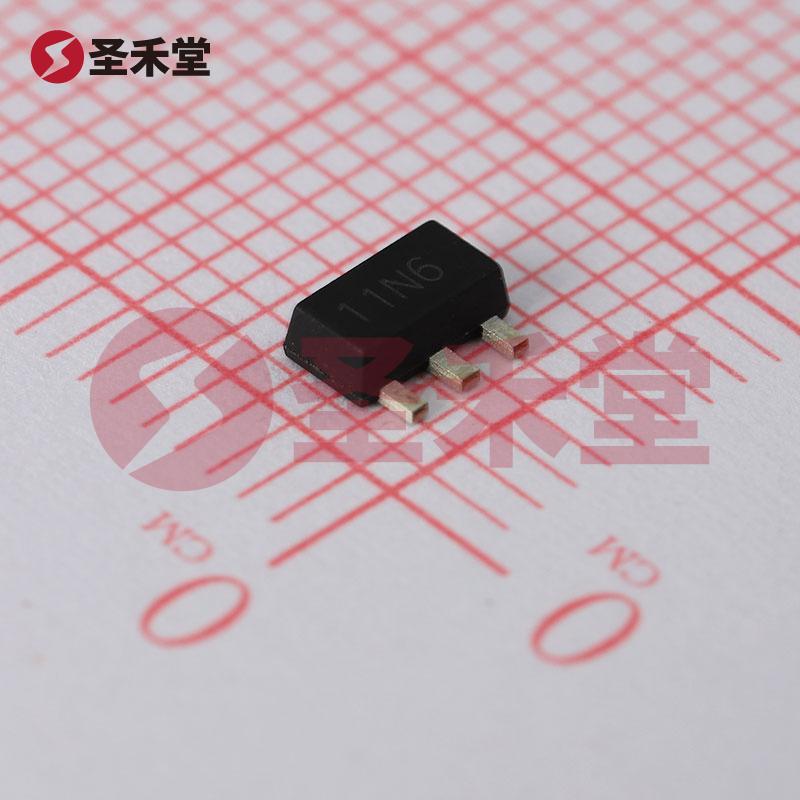

ZXMN6A11ZTA 的 SOT-89-3 封装适合表面贴装技术（SMD），尺寸小，有助于提高PCB板的空间利用率。同时，SOT-89 的设计使其在散热性能上具有一定优势，适合高功率密度的应用场合。

五、总结

ZXMN6A11ZTA 作为一款性能优异的 N 沟道 MOSFET，凭借其高漏源电压、较低的导通电阻和宽广的工作温度范围，成为各类电子产品中不可或缺的元件。无论在电源管理还是负载驱动方面，ZXMN6A11ZTA 均展现了其卓越的性能及广泛的适用性，使其在现代电子设计中得以广泛应用。

综上所述，ZXMN6A11ZTA 不仅提供了高效的电流控制方案，同时还保证了极高的可靠性和多样的应用可能性，是当前市场上值得信赖的 MOSFET 选择之一。对于设计工程师而言，ZXMN6A11ZTA 是实现高性能、低功耗电子系统的理想解决方案。
