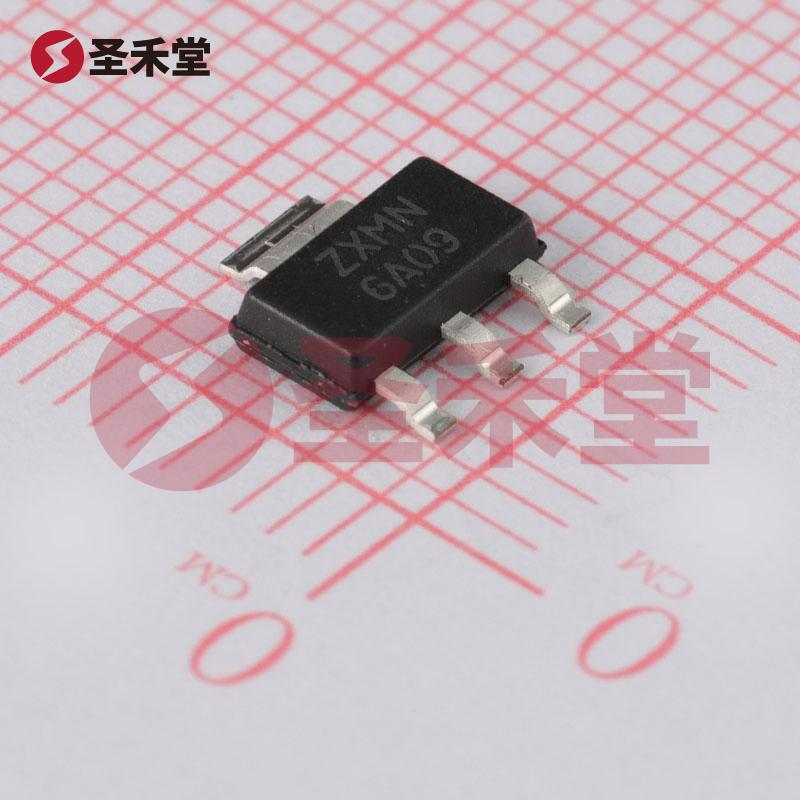

ZXMN6A09GTA

产品概述：ZXMN6A09GTA N沟道MOSFET

一、产品简介

ZXMN6A09GTA是一款高性能的N沟道MOSFET，最大漏源电压为60V，连续漏极电流为5.4A，并且具有低的导通电阻和优异的热特性。该器件采用SOT-223封装，专为需要高效率和高可靠性的电子设备而设计，适合多种典型应用，包括开关电源、直流电机驱动、LED驱动及其它功率转换电路。

二、关键特性

1. 电气参数

   • Vds (漏源电压)：60V，使其适合用于传统的高电压电路。
   • Id (连续漏极电流)：在25°C条件下为5.4A，确保其在多种高负载应用中表现良好。
   • Rds(on) (漏源导通电阻)：在10V时，最大导通电阻为40mΩ（@8.2A），实现低功耗运行。
   • Vgs(th) (栅源极阈值电压)：该器件的栅源阈值电压为3V（@250µA），允许较低的驱动电压进行开关操作。
   • Qg (栅极电荷)：在5V时，最大栅极电荷为24.2nC，有助于提升开关速度并降低驱动功耗。

2. 热性能

   • 最大功率耗散：在25°C环境温度下，器件的最大功率耗散能力为2W。
   • 工作温度范围：该MOSFET的工作温度范围是-55°C至150°C，保证其在极端环境下的可靠性。

3. 封装和制造

   • 封装类型：采用SOT-223封装，适合表面贴装，方便用于现代电子设计中。
   • 封装结构：TO-261-4和TO-261AA封装设计，提升散热性能，符合最严格的行业标准。

三、应用领域

ZXMN6A09GTA因其卓越的电气性能和热管理能力，广泛应用于多个领域，主要包括：

• DC-DC转换器：在开关电源中，ZXMN6A09GTA可以作为开关元件，提供高效的电能转换。
• LED照明：在LED驱动电路中，以其快速响应特性确保光输出稳定。
• 电机驱动：适合在小型电机控制中实现高效能的功率管理，提升整体系统效率。
• 自动化设备：在各种自动化控制系统中提供高可靠性的开关功能。

四、竞争优势

与其它同类产品相比，ZXMN6A09GTA具有显著的竞争优势。首先是其低导通电阻，能在提供较高电流的同时减少功能损耗；其次，其较宽的工作温度范围确保了在极端条件下的稳定运行；最后，SOT-223的小型化封装设计适合于高密度的电路板，节省空间并提升设计灵活性。

五、总结

作为DIODES（美台）推出的一款高效N沟道MOSFET，ZXMN6A09GTA凭借其优异的性能、广泛的适用范围和可靠的热管理，成为众多电子设计工程师的首选。凭借它的经济性和可持续性，这款MOSFET为现代电子产品的设计提供了强有力的支持，助力各种应用的成功实施。无论是在消费电子，工业控制还是汽车电子领域，ZXMN6A09GTA都能提供强大的动力和灵活性，是现代电子设计中不可或缺的关键元件。
