VS-45EPS16L-M3

产品概述：VS-45EPS16L-M3

一、引言

VS-45EPS16L-M3 是一个高性能的标准整流二极管，广泛适用于工业和消费电子产品中的整流和开关电源应用。其高达1600V的反向工作电压和45A的平均整流电流，使其在高压和高电流操作的应用环境中表现出色。

二、基本参数

VS-45EPS16L-M3的主要规格如下：

• 二极管类型：标准整流二极管，适用于各种整流应用。
• 最大直流反向电压 (Vr)：1600V，这一高电压能力使其能够承受极端的电压条件。
• 平均整流电流 (Io)：45A，适合需要高电流处理的电气设备。
• 正向电压 (Vf)：在最大整流电流下 (45A) 时，正向电压为1.16V，显示出其优良的导电性能。
• 反向泄漏电流：在1600V时，反向泄漏电流最大为100µA，确保在关断状态下的能量损耗极小。
• 温度范围：工作结温范围为-40°C到150°C，适应多种严苛环境条件。
• 速度：标准恢复特性，恢复时间大于500ns，这使得其在开关频率中表现良好。

三、封装与安装

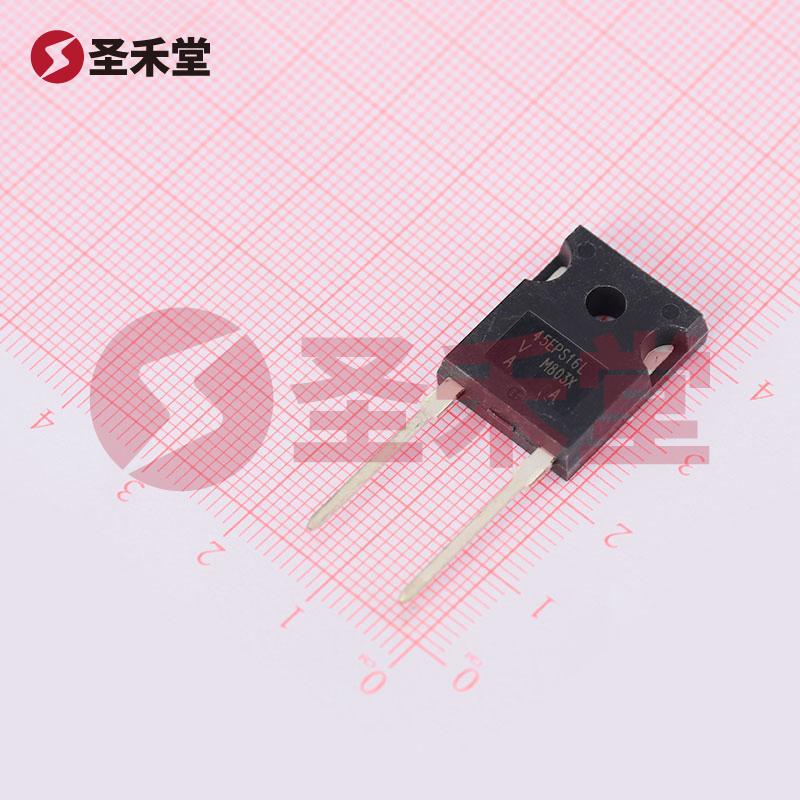

VS-45EPS16L-M3采用TO-247-2封装，这种通孔安装设计不仅提供优秀的散热性能，还保证了良好的机械强度。TO-247封装常用于高功率和高电压的组件，使其在散热和空间利用方面都具优势。

四、应用场景

该二极管尤其适合以下几个应用领域：

1. 开关电源：在高效能开关电源中，VS-45EPS16L-M3可用作整流元件，提供高效的电力转换。
2. 逆变器：用于太阳能逆变器或频率变换器中，以其高反向电压和电流能力来应对变化的负载条件。
3. 电力传输：在电力系统中，作为整流桥的一部分，确保稳健的电流整流。
4. 电机驱动：在电机驱动应用中，作为整流和保护元件，以提高系统的可靠性和性能。

五、优点与特点

• 高耐压：1600V的耐受能力意味着可以用于高电压环境。
• 高电流能力：45A的整流能力使其能够处理大功率应用。
• 优良的热特性：能够在宽广的温度范围内稳定工作，适用于各种工作环境。
• 低正向压降：1.16V的较低正向压降有助于提升能效，降低能量损失。
• 适应性强：TO-247封装使其易于在各种PCB设计中集成。

六、结论

VS-45EPS16L-M3是VISHAY（威世）推出的一款顶级标准整流二极管，凭借其优秀的电气性能和广泛的应用适应性，成为开关电源、电力传输和电机驱动等领域的理想选择。无论在工业还是消费电子中，VS-45EPS16L-M3都将为用户提供稳定、高效和可靠的电力解决方案。
