TL062CDT

TL062CDT 产品概述

基本信息：

TL062CDT 是一款由意法半导体（STMicroelectronics）设计制造的高性能J-FET输入运算放大器，适用于各种模拟信号处理应用。这款运算放大器凭借其低输入偏置电流和高增益带宽积，旨在满足不同的设计需求，在要求低噪声和高精度的场合表现出色。

性能参数：

• 放大器类型: TL062CDT 是 J-FET 输入运算放大器，这种设计允许其在更高的输入阻抗下工作，适合处理高阻抗信号源。
• 电路数: 该器件包含两个独立的运算放大器，支持多通道应用，便于复杂信号处理电路的设计。
• 压摆率: 其压摆率为 3.5 V/µs，意味着其能够快速跟随输入信号的变化，在高频应用中尤为重要，确保信号不会失真。
• 增益带宽积: 1 MHz 的增益带宽积使其能够在一定的增益下提供可接受的带宽，适合多种模拟信号处理应用。
• 输入偏置电流: 30 pA 的输入偏置电流对于许多高阻抗传感器和其他信号源来说是非常理想的，确保了信号的灵敏度和准确性。
• 输入补偿电压: 3 mV 的输入补偿电压可有效降低电源噪声对输出的影响，提高整体系统的信噪比。
• 供电电流: 200 µA 的功耗设计使其非常适合电池供电的小型设备，延长了设备的使用寿命。
• 输出电流: 20 mA 的输出能力，满足大多数负载需求，确保能够驱动较低阻抗的外部负载。
• 电源电压: TL062CDT 的供电电压范围为 ±6V ~ ±36V / ±3V ~ ±18V，提供了较大的灵活性，能够在不同供电条件下稳定工作。
• 工作温度: 适用的工作温度范围为 0°C ~ 70°C，使其适合一般工业及消费类电子产品的应用。

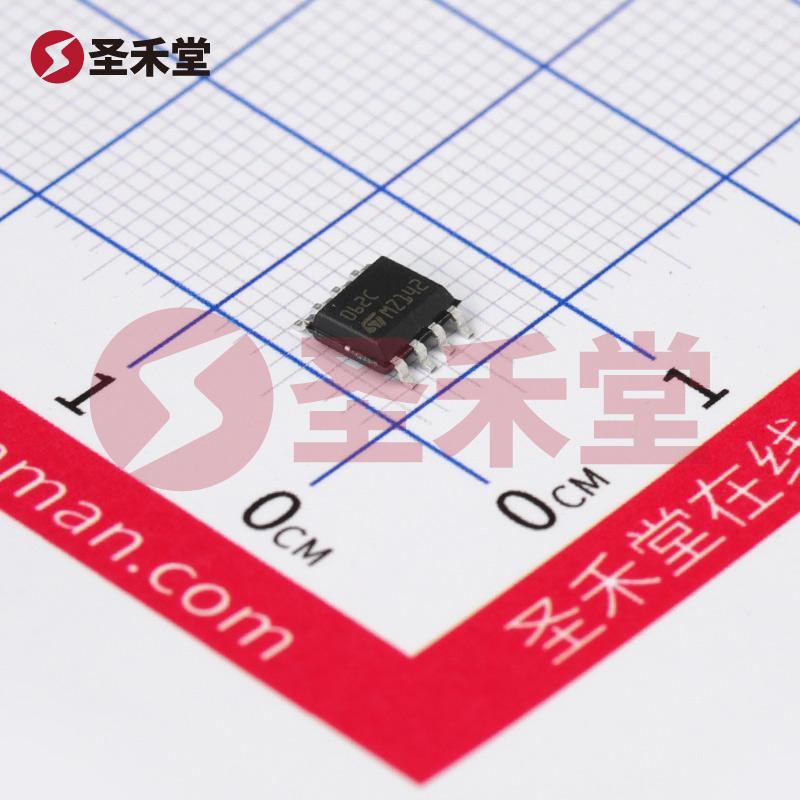

封装与安装：

TL062CDT 采用 8-SOIC (0.154", 3.90mm 宽) 表面贴装型封装，适合在紧凑的电子设计中使用。其小型化设计便于集成于多种电路板中，以节省空间并提高整体设计效率。同时，借助于 SOIC 封装，能够提供更好的焊接和安装适应性，适用于现代的表面贴装技术（SMT）。

应用场景：

TL062CDT 广泛应用于各种模拟电路，特别是在需要高输入阻抗、低噪声和高精度的场合，如：

• 音频信号处理: 作为音频信号的前置放大器以提高信号质量，应用于麦克风放大器和音频处理系统。
• 传感器接口: 适用于连接高阻抗传感器（如温度传感器、光电传感器等），提供准确的信号传输。
• 医疗设备: 由于其低噪声和高精度特性，适用于心电图（ECG）、生物电信号采集等医疗仪器。
• 数据采集系统: 在数据采集和测量系统中，作为模拟信号放大器以实现准确和高保真的信号转换。

总结：

总之，TL062CDT 是一款功能强大且灵活的运算放大器，具备多项优良特性，广泛适用于各类电子产品的设计与开发中。凭借其低输入偏置电流、高增益带宽积和广泛的供电电压，TL062CDT 是现代电子设计中不可或缺的元器件之一。
