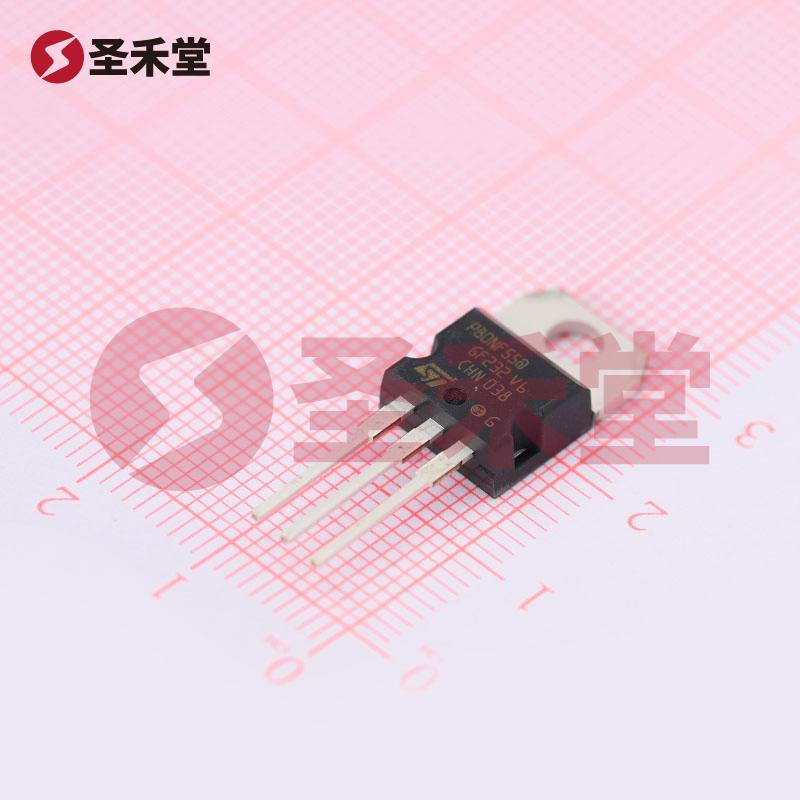

STP80NF55-06

产品概述：STP80NF55-06 N沟道MOSFET

1. 基本介绍

STP80NF55-06是一款高性能的N沟道金属氧化物半导体场效应管（MOSFET），其设计用于高电流和高电压的应用场合，尤其适合用于电源转换、功率管理、马达驱动和其他要求高效率和高可靠性的电路中。该器件采用TO-220AB封装，在保证优良的散热性能的同时，适应了通孔安装需求，适合多种电子设备使用。

2. 重要参数

• 漏源电压（Vdss）：55V，这意味着该MOSFET可承受高达55V的电压而不发生击穿，适用于中等电压级别的电路设计。
• 连续漏极电流（Id）：80A（在25°C的环境下）。这是该器件在规定的温度条件下可以承载的最大电流，方便设计工程师进行电路的配合。
• 漏源导通电阻（Rds(on)）：在10V的栅源电压下，最大导通电阻为6.5mΩ，能够有效降低导通损耗，提升整体能效。
• 栅源极阈值电压（Vgs(th)）：4V @ 250μA，使得该器件在低电压下即可有效工作，适合多种驱动电路应用。
• 最大功率耗散：在25°C环境下的最大功率耗散为300W（在结温Tj = 150°C时，需考虑结温的影响，实际设计中应确保散热设计良好以避免过热）。
• 工作温度范围：-55°C ~ 175°C，适应极端环境条件，确保在广泛的应用场合下稳定工作。
• 输入电容（Ciss）：在25V下最大输入电容为4400pF，适合高频率应用，确保快速开关性能。

3. 应用领域

STP80NF55-06适合多种电子电路应用，以下是部分可能的应用领域：

• 电源管理：用于DC-DC转换器、开关电源及不间断电源（UPS）设计中。
• 电动机驱动：在电动机控制电路中实现高效率的功率转换。
• 照明：用于LED驱动电路，可以提高驱动效率并降低工作温度。
• 汽车电子：适合在汽车电源管理中使用，如车载充电器和电池管理系统。

4. 散热与安装

该MOSFET采用TO-220封装的设计具备良好的散热性能，适合高功率应用。工程师在设计电路时需关注散热片的选用，保证其在最大功率耗散情况下始终处于安全工作温度范围内，以防止器件因过热而损坏。

5. 优点总结

• 优良的热性能：高功率耗散能力使其适合在众多高要求场合中使用。
• 高效率：低导通电阻意味着在工作中损耗更小，提升了系统整体的转换效率。
• 宽温工作范围：适应极端温度条件，保证了设备的广泛应用性。
• 便捷的驱动特性：较低的驱动电压要求，使得与其他电子元件的配合更加简单有效。

综上所述，STP80NF55-06是一款在多种电气和电子应用中极具性价比和实用性的N沟道MOSFET元器件，凭借其优越的电气特性及良好的散热设计，成为设计工程师在构建高效、可靠系统中的可靠选择。
