型号:

STP11NK50Z

品牌:ST(意法半导体)
封装:TO-220AB
批次:5年内
包装:管装
重量:-
其他:

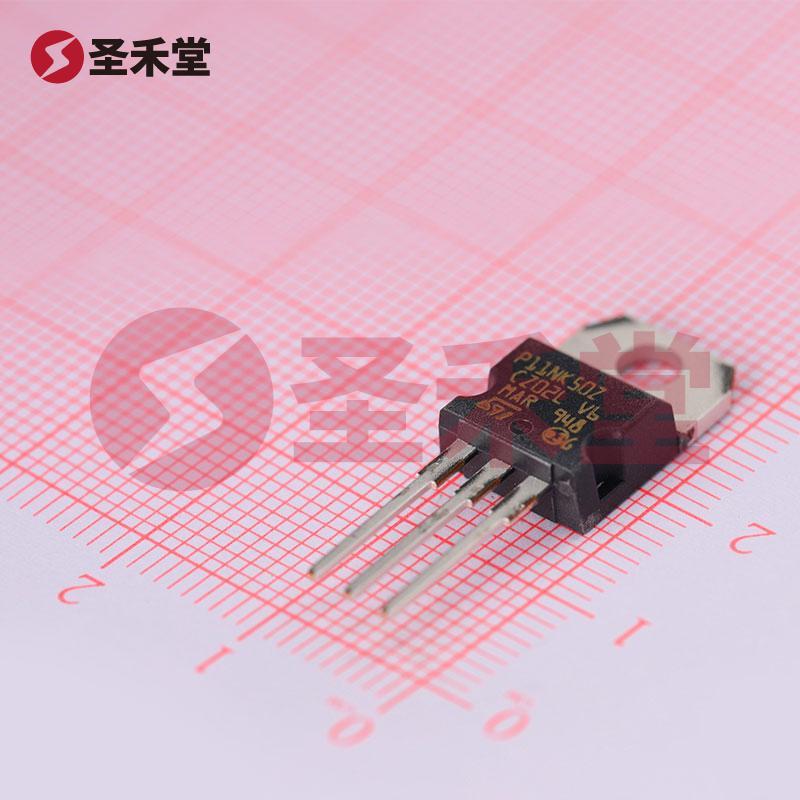

STP11NK50Z 产品实物图片
STP11NK50Z 一小时发货
描述:场效应管(MOSFET) 125W 500V 10A 1个N沟道 TO-220
库存数量
库存:
52
(起订量: 1, 增量: 1
最小包:1000
商品单价
梯度内地(含税)
1+
4.42
100+
3.54
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)500V
连续漏极电流(Id)10A
导通电阻(RDS(on)@Vgs,Id)520mΩ@10V,4.5A
功率(Pd)125W
阈值电压(Vgs(th)@Id)4.5V@100uA
栅极电荷(Qg@Vgs)68nC@400V
输入电容(Ciss@Vds)1.39nF
反向传输电容(Crss@Vds)42pF
工作温度-55℃~+150℃

STP11NK50Z 产品概述

STP11NK50Z是一款高性能的N沟道金属氧化物半导体场效应晶体管(MOSFET),广泛应用于高电压、高电流的开关电源和功率管理电路中。凭借其卓越的电气特性,该器件常被用于电力变换、马达驱动、图形处理、以及电源调节器等领域,如消费电子、工业自动化以及新能源系统。

关键参数

  1. 封装与结构
    STP11NK50Z采用TO-220-3封装,这种通孔型封装设计使得该器件能够有效散热,适合在高功率应用中使用。TO-220封装具有良好的机械强度和电气性能,适合安装于各种PCB布局。

  2. 电气特性

    • 漏源极电压(Vdss): 最高可达500V,能够满足高电压驱动需求。
    • 连续漏极电流(Id): 在25°C时,最大可达10A,适应多种高电流应用。
    • 栅源电压(Vgss): ±30V,能够在广泛的栅极驱动电压下稳定工作。这一特性使得STP11NK50Z在不同驱动电路中应用灵活。
    • 导通电阻(Rds On): 在4.5A和10V条件下,最大导通电阻为520毫欧。这一指标在选择MOSFET时至关重要,低Rds On有助于减少导通损耗,从而提高整体能效。
  3. 开关特性

    • 栅极电荷(Qg): 在10V驱动下,最大栅极电荷为68nC。这一低电荷值意味着该MOSFET具有更快的开关速度,有助于提高开关电源的效率和减少开关损耗。
    • 输入电容(Ciss): 在25V时最大输入电容为1390pF,这进一步优化了高频应用中的电路响应能力。
  4. 热特性与工作温度
    STP11NK50Z的额定功率耗散在规范工作条件下可达125W,确保其在高功率应用中的可靠性。此外,该器件的工作温度范围为-55°C至150°C,能够在各种恶劣环境条件下稳定运行,满足工业和汽车电子等严苛应用的需求。

应用领域

STP11NK50Z因其优越的性能被广泛应用于:

  • 开关电源(SMPS): 由于其高电压和电流能力,以及低导通损耗,非常适合在开关电源中使用。
  • 马达驱动: 在电动机控制电路中,MOSFET的高效开关特性使其能够精确控制马达的运行,提升整体系统的动态响应。
  • 逆变器与电源调节器: 高电压和高功率能力使得STP11NK50Z非常适合用于逆变器和各种电源调节的应用。
  • 高频电源转换器和电路保护装置: 由于其快速响应特性,在电频电源和保护电路中也是极具价值的选择。

总结

STP11NK50Z是一款兼具高效能和可靠性的N沟道MOSFET产品,适合于多种高电压和高电流的应用场景。凭借其优秀的电气性能、宽广的工作温度范围和良好的散热特性,它在现代电力电子系统中发挥着重要作用。作为意法半导体(STMicroelectronics)的一款明星产品,STP11NK50Z在市场中受到了广泛认可,适合用于各类行业标准的电器设计中。无论是在散热设计、尺寸限制还是电气特性需求上,STP11NK50Z都能为工程师提供灵活的解决方案和可靠的性能。
