STM809RWX6F

STM809RWX6F 产品概述

一、产品简介

STM809RWX6F 是一款由意法半导体（STMicroelectronics）推出的简单复位/加电复位监控芯片。它设计用于确保在电源电压下降至特定阈值时提供有效的复位信号，从而防止微控制器等数字电路在不稳定电压条件下错误运行。其工作电压阈值为 2.63V，确保在低于此电压时及时复位相关系统，以保护敏感电子设备的稳定性和可靠性。

二、基本参数

1. 监控芯片类型：STM809RWX6F 属于简单复位/加电复位监控芯片，适用于单一电压监控的应用。
2. 电压阈值：该芯片的输出会在监控电压降至 2.63V 时产生有效复位信号，提供必要的保护以防止设备出现异常操作。
3. 受监控电压组数：芯片主要监控单一电压组，能够满足一般嵌入式系统的需求。
4. 输出端结构：采用推挽式（Push-Pull）和图腾柱（Totem Pole）输出结构，使得该芯片能够驱动外部负载。
5. 有效复位电平：复位信号为低电平有效，便于直接连接至大多数微控制器的复位引脚。
6. 复位超时：当监控电压恢复正常后，复位信号会保持低有效状态，最小时长为 140ms，确保系统有足够的启动时间以正常运行。

三、工作环境

• 工作温度范围：STM809RWX6F 的工作温度范围广泛，为 -40°C 至 85°C，适用于各种恶劣环境下的电子设备，包括工业控制、汽车电子和消费电子产品等。

四、封装与安装

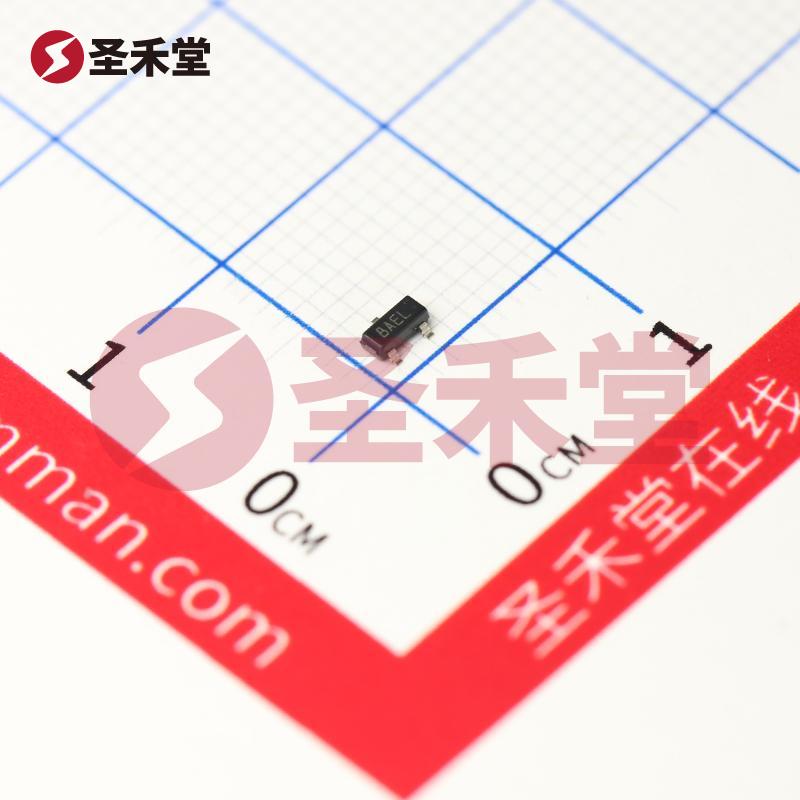

STM809RWX6F 采用 SOT-23-3 表面贴装型封装。这种小型封装可减小电路板的面积，适合现代小型化设计趋势。其较低的安装高度也有助于提升整体系统的散热能力和抗震性能，使其在高度集成的电子应用中尤其受欢迎。

五、应用场景

STM809RWX6F 适用于多种电子应用场景，尤其是在需要稳定供电和可靠复位功能的场合，包括：

• 嵌入式系统：提升微控制器和数码电路的可靠性，确保在电压波动时及时复位，防止系统崩溃。
• 汽车电子：在汽车电源系统中工作时，确保关键安全系统在电源异常时能够重新启动。
• 工业设备：保护工业自动化和控制系统，避免因电源问题导致的设备故障。
• 消费电子：降低因电池电压波动而导致的故障风险，保证消费电子产品的稳定性。

六、优势

STM809RWX6F 监控芯片具备以下优势，使其在市场上广受青睐：

1. 高集成度：小型封装和多功能设计使得STM809RWX6F非常适合空间有限的应用。
2. 高可靠性：工作温度范围广，有助于满足不同环境下的应用需求。
3. 简单性和成本效益：简单复位功能降低了系统设计复杂度，同时为设计成本控制提供了便利。

七、总结

STM809RWX6F 是一款性能可靠、紧凑型的复位监控芯片，为多种应用提供了有效的电压监控和复位解决方案。无论是在消费电子、汽车电子还是工业自动化领域，STM809RWX6F 都能够有效保护系统，确保其在电源不稳定的情况下平稳运行，彰显出其优越的性能和适应性。对于设计工程师而言，STM809RWX6F 将是提升系统稳定性的理想选择。
