TYN612TRG

产品概述：TYN612TRG

一、产品简介

TYN612TRG 是由意法半导体（STMicroelectronics）生产的一款标准恢复型晶闸管（SCR），封装形式为 TO-220AB。这款可控硅具有广泛的应用潜力，特别适用于电源控制、调光、轨道交通和电机驱动等行业。凭借其稳健的性能参数和可靠的工作特性，TYN612TRG 在工业和民用电子设备中都表现出色。

二、技术规格

1. 电气特性：

   • 断态电压：能够承受高达 600V 的断态电压，适用于高压应用场景。
   • 栅极触发电压（Vgt）：最大值为 1.3V，提供低电压触发能力，增强了控制电路的兼容性。
   • 栅极触发电流（Igt）：最大为 5mA，较低的触发电流有效减少了电路的功耗。
   • 通态电压（Vtm）：在通态时，其最大电压为 1.6V，确保了有效的电能转换效率。
   • 通态平均电流（It (AV)）：支持最大 8A 的平均电流，满足常见负载的需求。
   • 通态有效电流（It (RMS)）：最大为 12A，使其广泛适合于变流器和控制电路。
   • 保持电流（Ih）：最大为 15mA，能够维持稳定的工作状态。
   • 断态电流（最大值）：仅为 5µA，表明在关断状态下的低泄漏电流，避免不必要的能量损耗。
   • 非重复浪涌电流（Itsm）：额定值为 140A 和 145A，足以应对电流波动和启动瞬态条件。

2. 环境与封装：

   • 工作温度范围：-40°C 到 125°C，确保在恶劣环境下依然保持可靠工作。

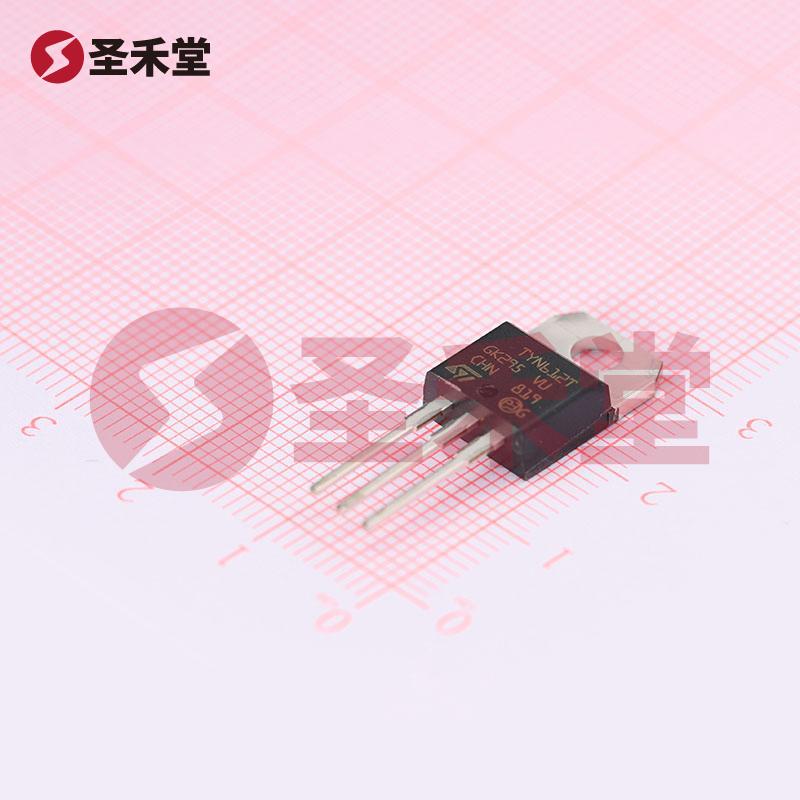

   • 封装类型：采用通孔封装的 TO-220AB 外壳，具备良好的散热性能及易于安装的特点。

三、应用场景

TYN612TRG 的特性使其非常适合多种应用场景，包括：

• 电源管理：在电源控制系统中，可以作为开关控制元件来调节能量分配。
• 调光器：在照明控制中，能够有效控制灯光强度，提升用户体验。
• 电动机控制：能够用于变频器和电动机调速，提升设备的效率和控制灵活性。
• 轨道交通：适用于电动车辆、变流器等设备，提供稳定的电流和安全性。

四、总结

TYN612TRG 作为一款高性能的标准恢复型晶闸管，其特性满足了现代工业和消费电源管理应用的需求。其高可靠性、低功耗和广泛的工作温度范围，使其成为电气工程师和设计师们的优选元件。无论在电力电子应用、工业控制还是智能家居产品中，TYN612TRG 都展示了卓越的性能和长久的使用寿命。

凭借意法半导体的生产质量保证，TYN612TRG 将在您的电子设计中提供稳定、可靠的解决方案。
