STP80NF55-08

STP80NF55-08 产品概述

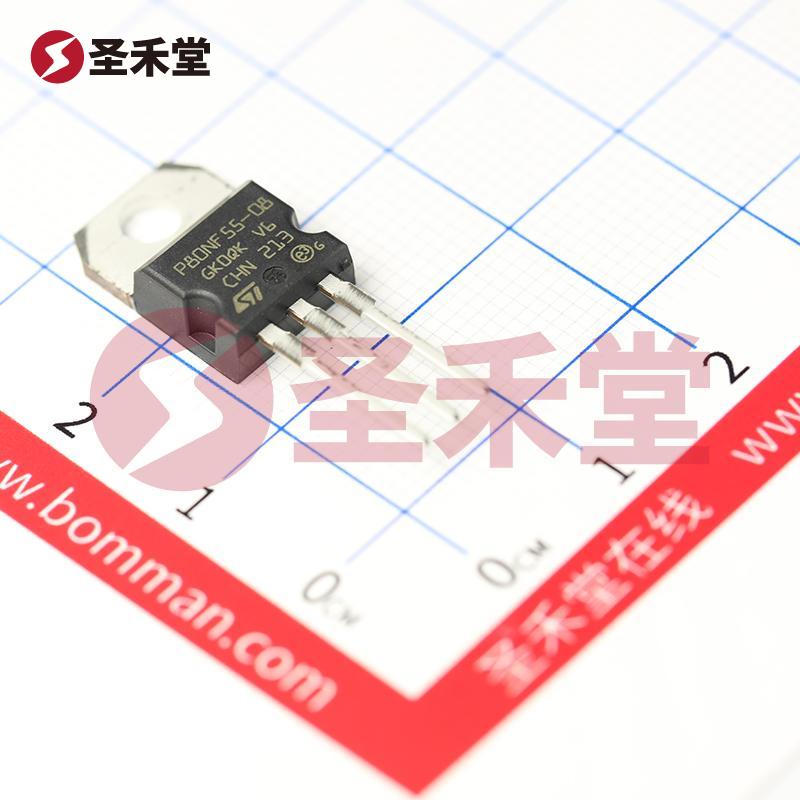

STP80NF55-08是一款由意法半导体（STMicroelectronics）推出的高性能N沟道MOSFET，采用TO-220AB封装，具备强大的电流和电压承受能力，广泛应用于工业和消费电子领域。其设计目标是满足客户在对高效能大功率驱动电路、高频开关和电源管理系统中的需求。

主要参数

1. 封装与外壳: STP80NF55-08采用的是TO-220-3封装形式，这种形式非常适合通孔 (THT) 安装，方便散热，与PCB板的贴合度良好，适合在需要良好散热性能的应用场合使用。

2. 电气特性:

   • 漏源极电压（Vdss）: 最高可承受55V的漏源极电压，使其能够在高电压场景中稳定工作。
   • 连续漏极电流（Id）: 额定80A（在结温Tc下），具备良好的负载能力，可满足多种高电流场景需求，尤其是在电机驱动及功率转换器中表现优异。
   • 最大导通电阻（Rds On）: 在10V驱动下，对应40A的漏电流，导通电阻最大仅为8毫欧，显著降低了功耗和发热量，提高了系统的效率。

3. 热管理性能:

   • 功率耗散: 在结温的情况下，STP80NF55-08的最大功率耗散达300W，这使得该元件在高功耗应用中可良好地进行散热处理，延长器件寿命，提升系统稳定性。
   • 工作温度范围: 该元件的工作温度范围为-55°C至175°C，适用于严酷环境下的工作条件，体现了其优越的热稳定性。

4. 电荷特性:

   • 栅极电荷（Qg）: 在10V电压下，栅极电荷最大为155nC，意味着其在开关速率方面表现良好，适合各种高频率开关应用，特别是在开关电源和DC-DC转换器中。

5. 驱动电压:

   • 该MOSFET的驱动电压为10V，能够实现最小的Rds On，提升了效率。其栅源阈值电压(Vgs(th))为最大4V（@250µA），使其在较低的驱动电压下也能够满足开启条件。

应用领域

STP80NF55-08由于其优异的规格和性能，被广泛应用于多种电子及电气领域，包括但不限于：

• 电源管理系统: 用于开关电源(UPS)、AC/DC转换器以及DC/DC变换器等。
• 电机驱动: 应用于各类电机驱动电路，尤其是需要高效率、高可靠性的工业电机。
• 照明控制: 适用于LED驱动和照明调光系统，实现高效的能量转换和节能。
• 汽车电子: 在电动车充电器和电池管理系统中，也能提供可靠的工作性能。

总结

STP80NF55-08以其卓越的电性参数和可靠的热性能，成为应用中的优选元件。无论是在电源管理领域还是在电机驱动和汽车电子应用中，其高效的导电特性和稳定的工作温度范围，使得STP80NF55-08不仅满足现有的设计需求，也为未来的产品创新提供了广阔的可能性。使用此元件的设计师可以信赖其高性能与稳定性，同时享受来自意法半导体的优质支持与服务。
