STP4NK60ZFP

STP4NK60ZFP 产品概述

产品背景

STP4NK60ZFP 是意法半导体（STMicroelectronics）推出的一款高性能 N 沟道金属氧化物半导体场效应晶体管（MOSFET）。该器件以其出色的电学特性和可靠的性能，广泛应用于电源转换、逆变器、电动机驱动以及各种电能控制应用中，使其在现代电子产品中发挥着关键作用。

主要参数

STP4NK60ZFP 的主要电气参数包括：

• 漏源电压（Vds）：600V，适用于高压环境，满足各种工业和消费电子产品的需求。
• 连续漏极电流（Id）：25°C 时为 4A，提供稳定的性能，以应对持续的电流需求。
• 栅源极阈值电压（Vgs(th)）：4.5V @ 50µA，保证器件在较低的控制电压下即可正常导通。
• 漏源导通电阻（Rds(on)）：2Ω @ 2A，10V，低导通电阻意味着更低的功耗和热量产生，提升系统效率。
• 最大功率耗散（Pd）：25W（在 Tc=25°C 时），保证在适宜的散热条件下，能够承受较大的功率负载。
• 工作温度范围：工作温度最高可达 150°C（TJ），这使得该器件具备了较强的温度适应能力。

封装与安装

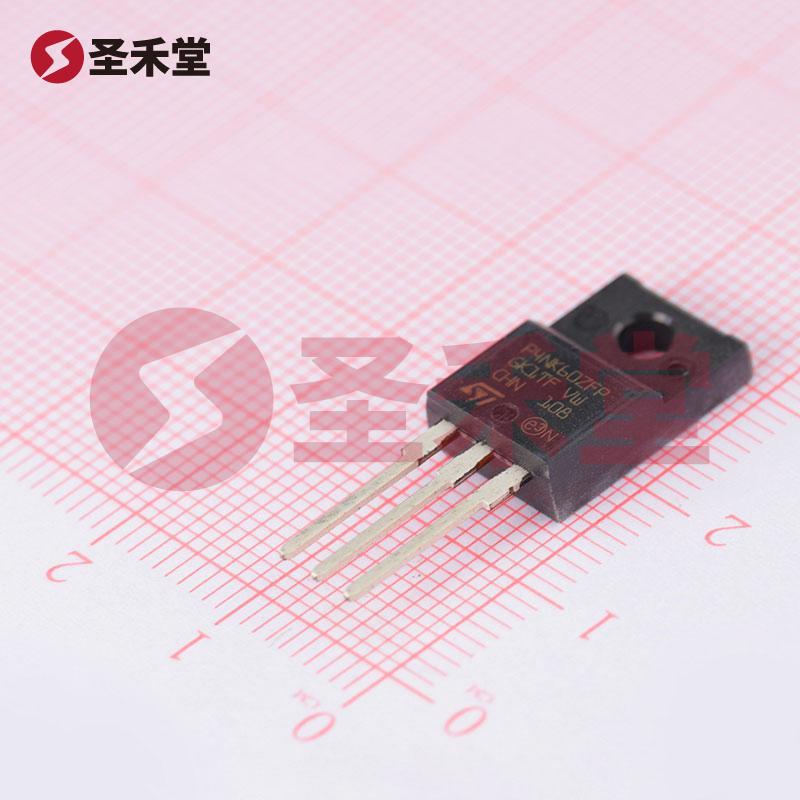

STP4NK60ZFP 采用了 TO-220FP 封装，便于通过通孔安装，适合各种电路板设计。TO-220 封装提供良好的散热性能，能够保证器件在高功率应用中的稳定运行。整包封装设计提升了机械强度及电气连接的可靠性，是众多工业应用场合的理想选择。

工作特点

该 MOSFET 的栅极电荷（Qg）是在 10V 驱动条件下最大值为 26nC，表明在开关应用中控制电路的驱动要求较低，从而提高了系统的整体效率。此外，输入电容 (Ciss) 最大值为 510pF @ 25V，此特性使得该器件在高频应用时表现良好，有利于提升电路的响应速度。

应用领域

STP4NK60ZFP 的应用范围广泛，主要包括：

• 开关电源：在电源转换器中用于高压开关，提供良好的能量传输效率。
• 电动机控制：在电动机驱动电路中，能够有效控制马达的启动、停止及调速功能。
• 家电产品：可用于控制冰箱、空调、洗衣机等家电产品中的电机与加热元件。
• 工业自动化：在各类工业控制系统中，进行负载开关与功率调节。

结论

STP4NK60ZFP 是一款具有优越电气特性、合理功耗和扩展性强的 N 沟道 MOSFET，适用于各种高效能电源管理和电机驱动应用。其低导通电阻、宽工作温度范围以及高耐压特性，使其在电子和电气工程领域具备广泛的市场前景。选择 STP4NK60ZFP，能够帮助设计师和工程师降低元件损耗，提高系统的整体性能，满足日益增长的电子产品需求。
