STG3684AUTR

STG3684AUTR 产品概述

基础信息

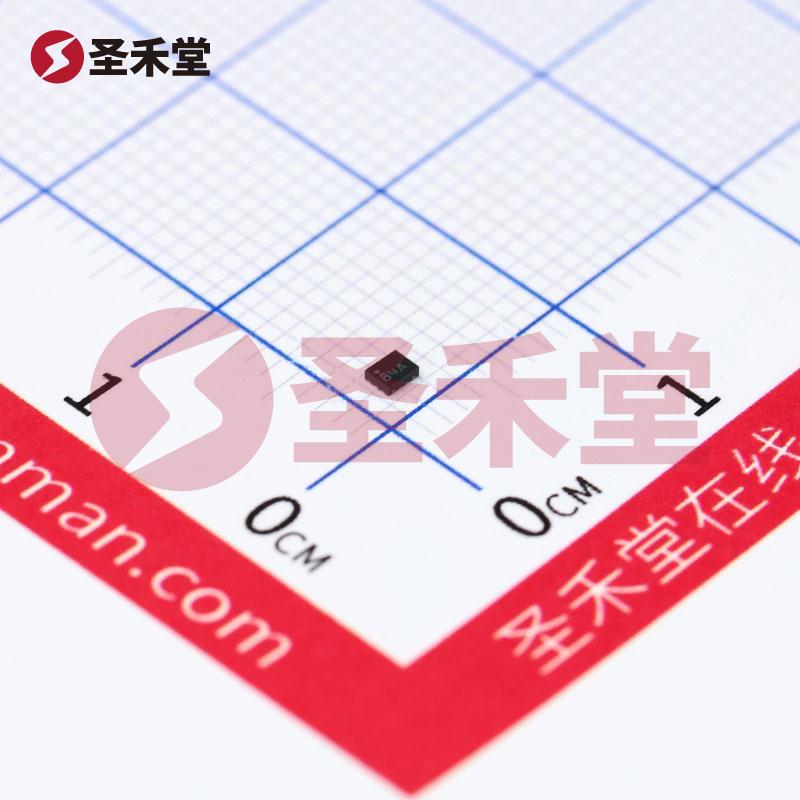

STG3684AUTR是由意法半导体（STMicroelectronics）推出的一款高性能表面贴装型开关IC，属于2：1多路复用器/解复用器系列。它在紧凑的10-QFN（1.8x1.4mm）封装内集成了两个独立的电路，提供高效的信号切换能力，适用于多种电子应用场景。

主要规格

STG3684AUTR具有以下显著的技术规格：

• 开关电路类型：该器件为单刀双掷开关（SPDT），能够在两条不同的线路之间切换输入信号，从而实现信号的选择和导向。
• 导通电阻：最大值为500毫欧（Ω），允许在信号传输过程中保持较低的功耗，减少信号失真，提高系统整体效率。
• 通道匹配（ΔRon）：最高可达100毫欧（Ω），确保在开关切换时各通道之间能够保持良好的匹配性。
• 开关时间：最大开关时间（Ton）为55ns，关断时间（Toff）为30ns，能够快速响应应用中的信号切换需求，实现高效的实时信号处理。
• 频带宽度：-3dB带宽为55MHz，表明其可以支持较高频率的信号传输，非常适合音频及视频信号的处理。
• 电源电压范围：电源电压在1.65V至4.3V之间，能够适应多种电源供电方案，广泛应用于便携式设备和低功耗系统。
• 漏电流：在最大值20nA下，表明其在非工作状态下的优异电流泄漏特性，有助于延长电池的使用寿命。
• 温度范围：该器件能够在-40°C至85°C的环境温度下稳定工作，适合于汽车电子及工业应用等极端环境下的应用。

电路特性

STG3684AUTR内部的开关结构确保了优异的信号完整性。器件的串扰性能也十分突出，-72dB @ 100kHz的串扰水平保证了多路信号同时传输时的相互干扰最小，确保了高保真的信号处理。

电容特性

• 沟道电容：在关断状态，沟道电容CS(off)和CD(off)均为5pF，这使得该器件在切换状态时的寄生电容很低，从而有助于提升系统频率响应，减少信号延迟。

应用场景

STG3684AUTR适用于多种应用领域，例如：

• 移动设备：如智能手机、平板电脑等，需要高频信号切换的场景。
• 音视频设备：适合用于需要快速、可靠切换信号源的音频和视频设备。
• 医疗设备：在需要高精度信号处理的医疗仪器中也能得到良好的应用。
• 汽车电子：在车载系统中，能够有效管理信号路由，确保信息的可靠传输。

总结

STG3684AUTR以其小巧的封装、低功耗特性和优异的电气性能，成为了一款理想的多用途信号开关IC。无论是在提升系统性能还是满足各种复杂应用需求方面，STG3684AUTR都充分体现了意法半导体在先进开关技术领域的卓越能力。对于电子设计工程师而言，选择STG3684AUTR将有助于简化电路设计，提高系统的可靠性与效率。
