产品概述：STD2LN60K3 N沟道MOSFET
一、引言
STD2LN60K3是一款由意法半导体（STMicroelectronics）推出的高性能N沟道MOSFET，设计用于高电压、高电流的电子应用。这款MOSFET采用DPAK（TO-252-3）封装，具有出色的散热性能和较小的尺寸，适合表面贴装（SMT），广泛应用于开关电源、逆变器、电动机控制、功率管理等领域。
二、主要特性
电压和电流：STD2LN60K3的漏源极电压（Vdss）可达600V，能够在较高的电压环境中稳定运行，并具备最大连续漏极电流（Id）为2A的能力，适合多种中到高功率应用。
导通电阻：在25°C环境下，导通电阻（Rds On）最大值为4.5Ω，保证了高效的电流传导，降低了功率损耗。
栅极电压：MOSFET的栅源电压（Vgss）最高可达到±30V，支持更宽范围的驱动电压，使其在不同应用中都能有效操作。
栅极电荷和阈值电压：该产品在10V的Vgs下，栅极电荷（Qg）最大值为12nC，阈值电压（Vgs(th)）最大值为4.5V（@50μA），确保快速的开关响应。
输入电容：在50V下，输入电容（Ciss）最大值为235pF，优化了开关性能和降低了驱动功耗。
功率耗散：最大功率耗散达到45W（Tc），适合高负载应用场合，确保元件在长时间运行下的稳定性和可靠性。
工作温度：STD2LN60K3在高达150°C的工作温度下依然能够保持优良的性能，适用于严酷的环境条件。
三、封装与安装

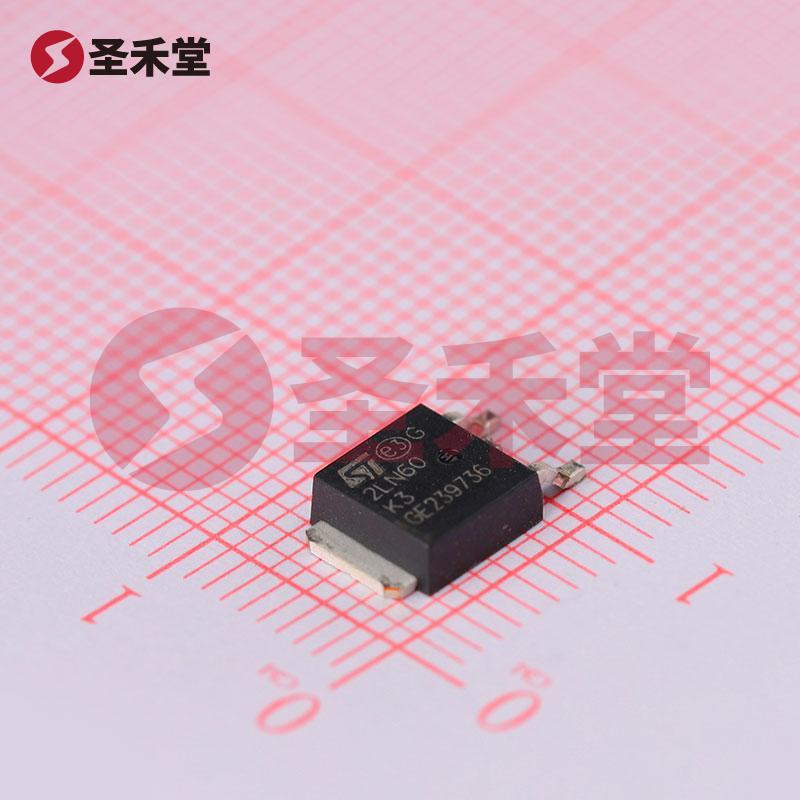

STD2LN60K3采用DPAK封装，符合TO-252-3标准，具有良好的机械强度和热性能。DPAK封装的设计使得其适合于表面贴装技术，便于自动化贴装与焊接，同时有助于降低整体PCB面积。
四、应用领域
由于其高电压、高电流和优秀的热管理能力，STD2LN60K3广泛应用于以下领域：
- 开关电源（SMPS）：在逆变器和适配器中作为主要开关元件，提高能效并降低发热。
- 电动机控制：用于驱动直流电机及步进电机，提升电动机的性能和响应速度。
- 功率管理模块：在电源管理系统中实现高效能源变换与分配，适应多种负载需求。
- 新能源系统：包括光伏逆变器和风能转换器等可再生能源应用，确保高效的电能转换。
五、总结
STD2LN60K3作为一款高性能的N沟道MOSFET，凭借其卓越的电气特性和适应广泛应用的能力，一直以来都是电子设计工程师的优选器件。无论是在开关电源、功率放大器还是电动机驱动系统中，该MOSFET都能够提供高效的性能，降低能耗，提高设备的整体性能和可靠性。意法半导体致力于为客户提供高质量、高可靠性的电子元器件，STD2LN60K3正是其在功率电子领域优秀产品的代表之一。
