ST1S14PHR 产品概述
产品简介
ST1S14PHR 是意法半导体（STMicroelectronics）推出的一款高性能DC-DC降压电源管理芯片，特别设计用于需要高效且灵活电源转换的应用。该芯片具有宽输入电压范围和可调输出电压，能够满足多种电子设备的电力需求，是现代电子设计的理想选择。
关键特点
广泛的输入电压范围： ST1S14PHR 的输入电压范围从5.5V 到 48V，使其能够适应多种电源环境，包括车辆电源、工业设备及电池供电的系统。
可调输出电压： 输出电压最小可调至1.22V，最大可调至43.2V，设计灵活性高，能够满足不同负载的要求。设计工程师可根据具体需求通过外部电阻设置期望的输出电压。
高效的输出电流： ST1S14PHR 最高支持3A的输出电流，使其适用于大功率负载的供电，如功放、传感器和微控制器等。
850 kHz开关频率： 该芯片的850 kHz开关频率使其在保持高效性能的同时，有助于减小外部元件的体积，降低整体电路设计的尺寸。

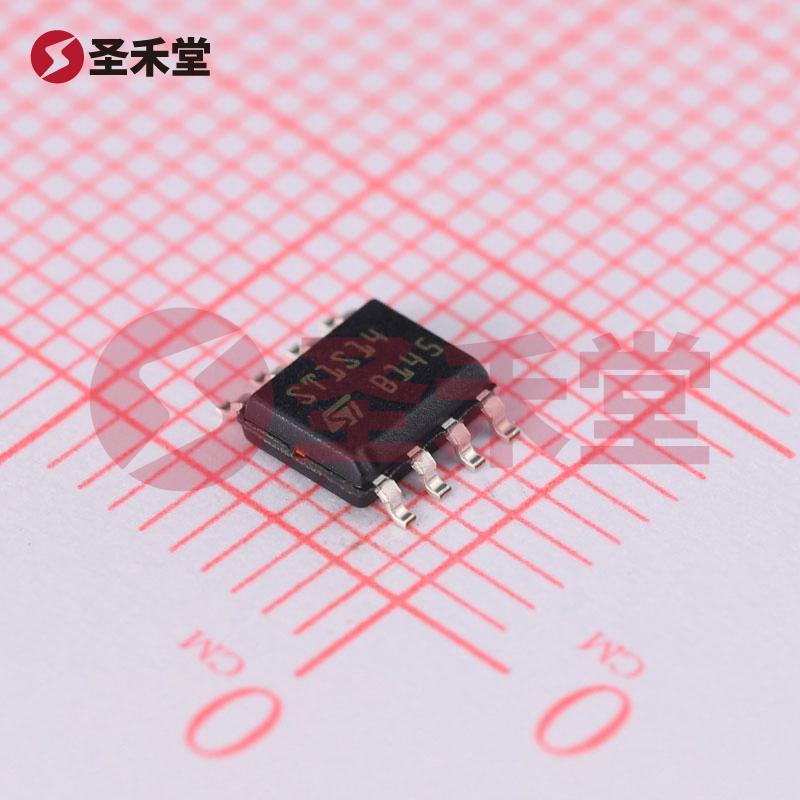

便捷的表面贴装封装： ST1S14PHR采用8-SOIC封装类型，适合表面贴装技术（SMT），方便在各种PCB板上安装，特别适合空间受限的应用。
宽温工作范围： 工作温度范围为-40°C 至 125°C，确保产品在不同环境条件下的稳定性和可靠性，适合工业、汽车及消费类电子产品的应用。
非同步整流设计： 虽然该芯片未集成同步整流，但其设计已考虑到高效的功率转换，适用于对效率要求不是极端苛刻的应用场景。
应用领域
ST1S14PHR 适合多种电子应用，包括但不限于：
- 消费电子：手机充电器、平板电脑、便携式媒体播放器等。
- 工业设备：传感器供电、工控设备、自动化产品等。
- 汽车电子：车载电子设备、照明系统、车载通信设备等。
- 通信设备：基站设备、无线通信模块等。
设计和配置
设计者在使用ST1S14PHR时，应关注其周边电路的合理设计，如输入和输出电容的选择、反馈电阻的配置、以及PCB布局的优化，以确保电源转换的高效和系统的稳定性。
- 输入输出电容：选择适应相应电压等级和电流流量的输入输出电容，以稳定电源供给。
- 反馈网络：设置合适的反馈电阻比，以实现期望的输出电压。
- 散热措施：根据输出功率需求，采取足够的散热措施，确保芯片在高负载条件下正常工作。
结论
综上所述，ST1S14PHR 是一款高效、灵活且可靠的DC-DC降压电源管理芯片。它的宽输入电压范围、可调输出电压以及高输出电流能力，使其成为多个行业中不可或缺的元件之一。无论是在工业应用、汽车电子还是消费类产品中，ST1S14PHR 都能提供卓越的性能和可靠的电源支持，推动各种设备的正常运行。
