产品概述：US3M-13 快恢复高效率二极管
一、基本介绍
US3M-13 是由美台（DIODES）公司推出的一款高性能快恢复二极管，主要针对高电压、高电流应用场合而设计，具备优异的电流整流能力和快速恢复特性。其优越的电气性能使其广泛应用于电源转换、整流器、逆变器及其他需要高效能处理的电路中。
二、主要参数
反向恢复时间 (trr): US3M-13 具备反向恢复时间70ns，满足快速开关电路的需求。其有效的反向恢复特性使得在高频工作条件下也能保持良好的性能。
直流反向耐压 (Vr): 该二极管的最大直流反向耐压可达1kV，适合高压应用场景，能够有效防止过压带来的损坏风险。
平均整流电流 (Io): US3M-13 提供高达3A的平均整流电流能力，能够支持较高负载的电流需求，确保系统稳定运行。
正向压降 (Vf): 在额定条件下（3A时），其正向压降为1.8V，反映了相对较低的功耗，降低了系统的能量损耗。
反向泄漏电流: 在1kV的反向电压下，漏电流仅为10µA，保障了产品在高压应用中的安全性和可靠性。
电容特性: 在4V、1MHz条件下，其电容值为25pF，表明该二极管对高频信号的良好响应能力。
工作温度范围: US3M-13 的工作结温范围为 -65°C 到 175°C，适用于极端条件下的各种应用。
三、封装与安装

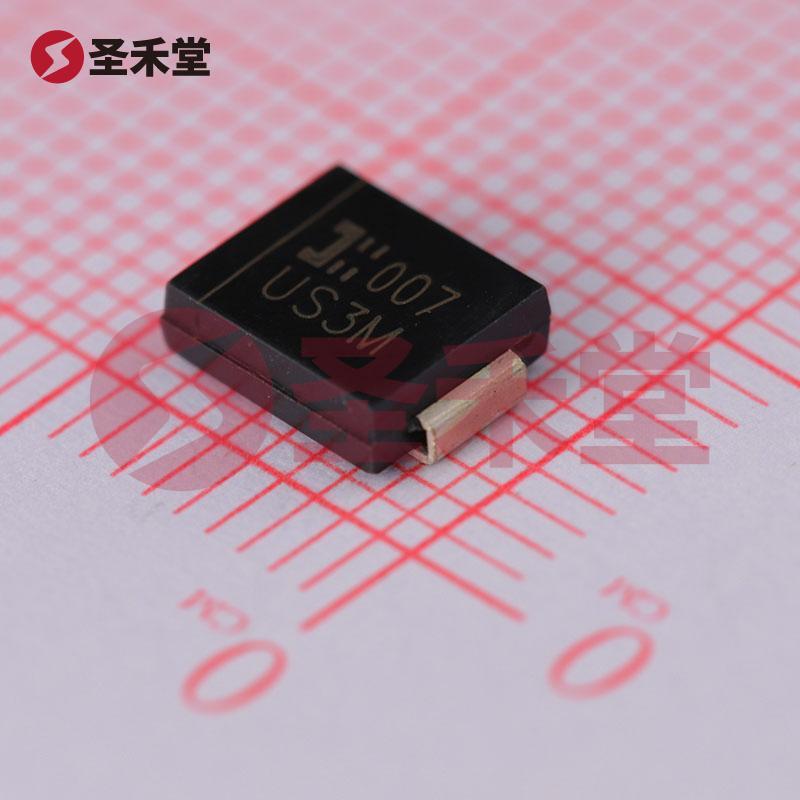

US3M-13 采用 SMCS 表面贴装型封装（DO-214AB），其设计小巧，便于集成在高密度电子组件中。表面贴装特性也使得该二极管在自动化生产线上易于安装，进一步提高了生产效率。
四、应用领域
由于其优越的电气参数，US3M-13 被广泛应用于以下领域：
电源转换器: 在开关电源（SMPS）中，US3M-13 可用于整流和反向保护，提高电源的效率和稳定性。
逆变器: 在太阳能或风能逆变器中，该二极管能够有效处理大电流反向流动，保障逆变器的稳定运行。
高频开关电路: 因为其快速恢复特性，适合在高频率操作下使用，如在DC-DC转换器和其他高频开关电路中。
电机驱动控制: 在电机控制电路中用于整流和反向电流保护，提升整体控制系统的可靠性。
五、总结
US3M-13 快恢复高效率二极管凭借其优异的电气特性和广泛的应用范围，是电源管理、电机控制及其他高频应用中的理想选择。其设计理念在于提供高质量的电气性能，帮助工程师在设计和开发高效、可靠的电子设备时能够更加得心应手。随着电子技术的进一步发展，US3M-13 无疑将在更多应用场合中展现出其卓越的性能和价值。
